Mini-Kriegsdrohne mit dem 3D-Drucker bauen – Technischer Leitfaden

Die moderne Verteidigungstechnologie wandelt sich rasant durch kompakte, agile und kosteneffiziente Lösungen. Eine Mini-Kriegsdrohne aus dem 3D-Drucker bietet unschlagbare Vorteile für die Aufklärung und den schnellen Einsatz. In diesem Leitfaden erfahren Sie, wie Sie Ihr eigenes taktisches UAV (unbemanntes Luftfahrzeug) von Grund auf entwickeln und fertigen.

1. Die Vorteile taktischer Einheiten aus dem 3D-Drucker

Standardmäßige Carbonfaser-Rahmen sind starr und schwer anzupassen. Der Einsatz von 3D-Drucktechnologie für ein Mini-Kriegsdrohne Projekt ermöglicht:

• Schnelle Feldreparaturen: Drucken und ersetzen Sie gebrochene Arme oder Kamerahalterungen in wenigen Stunden statt Wochen.
• Integriertes Stealth-Design: Erstellen Sie komplexe, organische Formen, die die Elektronik intern schützen und die Aerodynamik verbessern.
• Kosteneffizienz: Durch niedrige Produktionskosten sind diese Einheiten ideal für riskante Missionen, bei denen eine Bergung nicht garantiert ist.

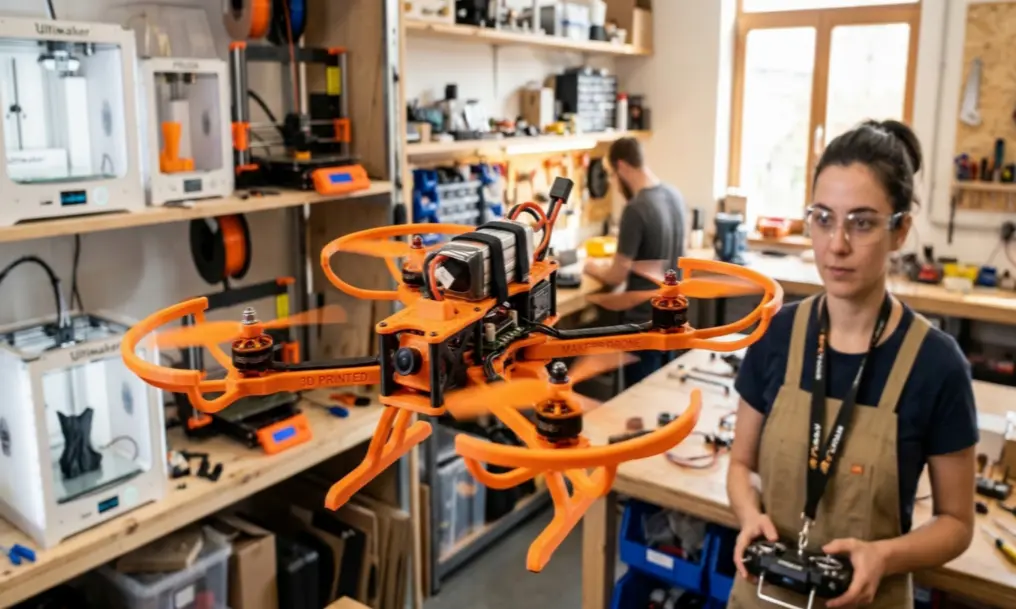

2. Professionelle STL-Dateien und Design-Quellen

Falls Sie kein Experte in CAD-Software wie Fusion 360 sind, finden Sie hochwertige Dateien auf diesen Plattformen:

• GrabCAD: Die erste Adresse für Maschinenbauingenieure. Suchen Sie nach „Tactical Quadcopter“ oder „Sub-250g Frame“.
• Printables: Suchen Sie nach Designs mit hohen Downloadzahlen und verifizierten Flugvideos.
• Açık Kaynak Projeler: Viele Open-Source-Verteidigungsprojekte hosten ihre Rahmendesigns auf GitHub zur gemeinschaftlichen Weiterentwicklung.

3. Materialkunde: Das richtige Filament wählen

Für eine Mini-Kriegsdrohne muss das Material Hochgeschwindigkeitsaufschlägen und Motorhitze standhalten.

• PA-CF (Carbonfaser-verstärktes Nylon): Dies ist der Goldstandard. Es bietet die Steifigkeit von Carbon mit der Schlagfestigkeit von Nylon.
• ASA: Besser als ABS für den Außeneinsatz. Es ist UV-beständig und hält direkter Sonneneinstrahlung bei langen Missionen stand.
• TPU (95A): Unerlässlich für die Vibrationsdämpfung. Verwenden Sie es für Motorhalterungen und Antennenhalter, um empfindliche Elektronik zu schützen.

4. Missionsprofil: Die Sub-250g-Kategorie

Die meisten taktischen Mini-Dronen sind so konzipiert, dass sie unter 250 Gramm bleiben. Diese Kategorie ermöglicht:

• Erhöhte Agilität: Kleinere Drohnen können durch enge Räume (Fenster, Wälder) navigieren.
• Geringere akustische Signatur: Kleinere Propeller erzeugen weniger Lärm, was die Drohne schwerer erkennbar macht.
• Rechtliche Zugänglichkeit: In vielen Regionen unterliegen Drohnen unter 250g weniger Flugbeschränkungen.

Teil 2: Langstrecken-Antriebssysteme und taktische Elektronik

Damit eine Mini-Kriegsdrohne wirklich effektiv ist, muss sie über zwei entscheidende Fähigkeiten verfügen: eine erweiterte operative Reichweite und eine zuverlässige taktische Datenverbindung. In diesem Teil konzentrieren wir uns auf die Hardware, die Ihre Drohne kilometerweit steuert.

1. Hochleistungs-Antriebssysteme

Effizienz ist bei taktischen Missionen wichtiger als reine Geschwindigkeit.

• Brushless-Motoren: Für eine taktische Drohne unter 250g sind Motoren wie 1404 oder 1206 mit 3000–4500 KV ideal. Sie bieten den nötigen Auftrieb für Sensoren, ohne den Akku sofort zu entleeren.
• Propeller-Wahl: 3-Zoll- oder 3,5-Zoll-Propeller bieten die beste Balance zwischen Schubkraft und Lärmreduzierung.

2. Taktische Kommunikation: ELRS und Digital-VTX

Die Aufrechterhaltung der Verbindung in schwierigen Umgebungen ist lebenswichtig.

• ExpressLRS (ELRS) 900MHz: Diese Verbindung bietet kilometerweite Reichweite und überlegene Durchdringung von Hindernissen wie Gebäuden oder Bäumen – essenziell für eine Mini-Kriegsdrohne.
• Hochauflösendes Video: Systeme wie die DJI O3 Air Unit oder Walksnail Avatar ermöglichen eine 1080p-Echtzeit-Aufklärung, sodass der Operator Ziele präzise identifizieren kann.

3. Flight Controller: Das taktische Gehirn

• AIO (All-In-One) Boards: Da der Platz in einem Mini-Rahmen begrenzt ist, spart ein AIO-Board (FC und ESC kombiniert) Gewicht und vereinfacht das interne 3D-gedruckte Design.
• GPS & Magnetometer: Selbst für eine kleine Drohne ist ein GPS-Modul für die „Return to Home“-Sicherheit und autonome Wegpunkt-Missionen obligatorisch.

4. Energiemanagement: Li-Po vs. Li-Ion

Während Li-Po-Akkus hohe Entladeraten für Sprints bieten, werden Li-Ion (18650 Zellen) Pakete für taktische Mini-Drohnen immer beliebter. Sie können die Flugzeit verdoppeln und ermöglichen Aufklärungsmissionen von über 20 Minuten.

Teil 3: Slicer-Einstellungen und strukturelle Integrität für Stealth-Einsätze

Bei der Herstellung einer Mini-Kriegsdrohne entscheiden Ihre Slicer-Einstellungen darüber, ob der Rahmen ein Hochgeschwindigkeitsmanöver überlebt oder bei einem Aufprall zersplittert. Für taktische Operationen müssen wir ein Gleichgewicht zwischen Gewicht, Steifigkeit und der akustischen Signatur der Drohne finden.

1. Wandstärke (Wall Count): Das Geheimnis der Stoßfestigkeit

Bei einer Mini-Kriegsdrohne kommt die Festigkeit von der Außenhülle, nicht von der Füllung.

• Einstellung: Verwenden Sie mindestens 4 bis 6 Wandlinien (Wall Lines).
• Begründung: Hohe Wandstärken verhindern, dass sich die Arme unter dem hohen Drehmoment der bürstenlosen Motoren verdrehen, und stellen sicher, dass der Rahmen „kinetische“ Begegnungen ohne Brüche übersteht.

2. Infill-Optimierung für taktische Rahmen

• Muster: Verwenden Sie Gyroid-Infill. Es bietet isotrope Festigkeit (gleiche Festigkeit in alle Richtungen) und wirkt als natürlicher Dämpfer für hochfrequente Motorvibrationen.
• Dichte: 30 % bis 50 % ist der ideale Bereich für taktische Einheiten unter 250 g. Dies hält die Drohne leicht genug für Agilität, aber stabil genug, um die interne Elektronik zu schützen.

3. Schichthaftung und thermische Bindung

Eine Drohne, die aufgrund schlechter Schichthaftung in der Luft auseinanderfällt, bedeutet das Scheitern der Mission.

• Temperatur: Drucken Sie am oberen Ende des Bereichs Ihres Filaments (z. B. 270 °C+ für Carbon-Nylon). Dies stellt sicher, dass die Schichten zu einer fast monolithischen Struktur verschmelzen.
• Kühlung: Halten Sie den Bauteillüfter auf 0 % oder sehr niedrig (max. 10 %). Eine langsamere Abkühlung führt zu wesentlich stärkeren molekularen Bindungen zwischen den Schichten.

4. Präzision für modulare Komponenten

Da eine Mini-Kriegsdrohne oft modulare Sensoren oder Kameras trägt:

• Horizontale Erweiterung: Kalibrieren Sie Ihren Drucker so, dass M2- und M3-Schraublöcher perfekt passen.
• Heat-Set Inserts (Gewindeeinsätze): Anstatt Schrauben direkt in den Kunststoff zu drehen, verwenden Sie einen Lötkolben, um Messingeinsätze in den Rahmen zu pressen. Dies ermöglicht wiederholte Reparaturen im Feld, ohne die Gewinde zu beschädigen.

Teil 4: Aerodynamik und Stealth-Signaturen für die Mini-Kriegsdrohne

Bei taktischen Operationen hängt der Erfolg einer Mini-Kriegsdrohne von ihrer Fähigkeit ab, unentdeckt zu bleiben und gleichzeitig eine hohe Flugstabilität beizubehalten. Der 3D-Druck ermöglicht es uns, über flache Carbonplatten hinauszugehen und komplexe, organische Geometrien zu schaffen.

1. Reduzierung der akustischen Signatur

Schall ist das Hauptmerkmal, das eine Drohne in geringer Höhe verrät. Um Ihre Mini-Kriegsdrohne leiser zu machen:

• TPU-Motorhalterungen: Verwenden Sie 95A TPU-Abstandshalter zwischen den Motoren und dem Rahmen. Dies verhindert, dass der Rahmen wie ein Resonanzboden wirkt, und reduziert das Summgeräusch erheblich.
• Propellerschutz (Ducts): Für die Aufklärung in Innenräumen oder im Nahbereich können 3D-gedruckte Kanäle den Luftstrom umleiten und das hochfrequente Geräusch der Blätter dämpfen.

2. Aerodynamische Verkleidungen (Canopies)

Eine „nackte“ Drohne erzeugt massiven Luftwiderstand. Eine 3D-gedruckte Haube ist essenziell für:

• Stromlinienförmiger Flug: Das Abdecken der Elektronik und Kabel reduziert den Luftwiderstand, was die Höchstgeschwindigkeit und die Batterieeffizienz um bis zu 15 % erhöht.
• Interne Kühlung: Integrieren Sie „NACA-Ducts“ in die Haube. Diese Einlassöffnungen ziehen kühle Luft über den VTX (Videosender), ohne den Widerstand zu erhöhen, was einen thermischen Shutdown verhindert.

3. Visuelle und thermische Tarnung

• Matte Filamente: Vermeiden Sie glänzende Filamente, da sie das Sonnenlicht reflektieren. Verwenden Sie mattes Nylon oder ASA in taktischen Farben wie Olivgrün, Flachgrau oder Wüstensand.
• Thermische Abschirmung: Drucken Sie interne Schilde, um die vom ESC erzeugte Wärme zu maskieren. Dies hilft, die thermische Silhouette der Drohne gegen kältere Hintergründe aufzubrechen.

4. RF-Transparenz vs. Signalabschattung

Carbonfasern blockieren Funksignale, aber die meisten 3D-Druck-Filamente sind RF-transparent.

• Integrierte Antennen: Sie können den Rahmen Ihrer Mini-Kriegsdrohne so gestalten, dass die Antennen intern untergebracht sind. Dies schützt sie bei Abstürzen und gewährleistet eine 360-Grad-Signalabdeckung ohne Abschattungseffekte.

Software-Konfiguration, Feldtests und Einsatzbereitschaft

Die letzte Phase beim Bau einer Mini-Kriegsdrohne besteht darin, der Hardware Leben einzuhauchen. Eine taktische Einheit ist nur so gut wie die Abstimmung ihres Flugreglers und ihre Fähigkeit, autonome Aufgaben unter Druck zu bewältigen. In diesem abschließenden Teil finalisieren wir die Software und bereiten uns auf den Jungfernflug vor.

1. Flugsoftware: Betaflight vs. ArduPilot

Für eine Mini-Kriegsdrohne hängt Ihre Softwarewahl vom Missionsprofil ab:

• Betaflight: Am besten geeignet für schnelle, agile Aufklärung, bei der der Pilot ein direktes, „eingerastetes“ Fluggefühl benötigt.
• ArduPilot / PX4: Der Industriestandard für autonome Missionsplanung, Wegpunkt-Navigation und hochentwickelte „Return to Home“ (RTH)-Protokolle.

2. Tuning für 3D-gedruckte Rahmen (PID & Filter)

3D-gedruckte Materialien haben andere Resonanzfrequenzen als Carbonfaser.

• Filterung: Möglicherweise müssen Sie aggressivere „Gyro Lowpass“-Filter anwenden, um die leichte Flexibilität eines 3D-gedruckten Mini-Kriegsdrohne Rahmens auszugleichen. Dies verhindert eine Überhitzung der Motoren und Oszillationen im mittleren Gasbereich.
• Dynamic Idle: Stellen Sie sicher, dass dies aktiviert ist, damit sich die Propeller auch bei scharfen Manövern mit einer Mindestdrehzahl drehen und die Kontrolle bei Nullgas erhalten bleibt.

3. Taktische Feldtests (Jungfernflug)

Bevor Sie Ihre Mini-Kriegsdrohne einsetzen, folgen Sie diesen drei Schritten:

• Der Schwebetest (Hover Test): Heben Sie auf 1 Meter ab und schweben Sie 30 Sekunden lang. Prüfen Sie Vibrationen und Motortemperatur.
• Reichweiten- & Verbindungstest: Fliegen Sie schrittweise bis an den Rand Ihres Einsatzgebiets und überwachen Sie die Verbindungsqualität (LQ) und RSSI in Ihrer Videobrille.
• Fail-Safe-Verifizierung: Lösen Sie manuell den „Land“- oder „RTH“-Schalter aus, um sicherzustellen, dass die Drohne weiß, was zu tun ist, wenn die Verbindung zum Operator abreißt.

4. Wartung: Der 3D-Druck-Vorteil

In einem realen Szenario werden Teile brechen. Das Schöne an einer auf pea3d.com Prinzipien basierenden Mini-Kriegsdrohne ist, dass Sie die Fabrik besitzen.

• Reparaturen auf Abruf: Wenn ein Motorarm bricht, warten Sie nicht auf den Versand; Sie drucken einfach einen neuen.
• Iteratives Design: Basierend auf Flugdaten können Sie Schwachstellen verstärken oder neue Sensorhalterungen hinzufügen und die aktualisierte Version in wenigen Stunden einsatzbereit haben.

1. Kann eine 3D-gedruckte Mini-Kriegsdrohne einen Absturz überleben?
   • Antwort: Ja, wenn sie mit PA-CF oder ASA und einer hohen Wandstärke gedruckt wurde. Der Vorteil ist, dass jedes beschädigte Teil innerhalb weniger Stunden kostengünstig ersetzt werden kann.
2. Welches Filament ist am besten für eine taktische Drohne?
   • Antwort: Carbonfaser-verstärktes Nylon (PA-CF) ist aufgrund seiner Steifigkeit und Schlagfestigkeit der Goldstandard.
3. Wie lange ist die Flugzeit einer taktischen Mini-Drohne?
   • Antwort: Mit einem optimierten, leichten 3D-Druck-Rahmen und Li-Ion-Akkus (18650) sind Flugzeiten von 20 bis 30 Minuten realistisch.
4. Ist der Bau einer Mini-Kriegsdrohne legal?
   • Antwort: Die Gesetze variieren je nach Land. Prüfen Sie immer die lokalen Vorschriften (z.B. EASA in der EU) für Drohnen unter 250g und taktische Ausrüstung.
5. Beeinflusst der 3D-Druck das GPS-Signal der Drohne?
   • Antwort: Im Gegenteil: Da die meisten Filamente im Gegensatz zu Carbon RF-transparent sind, verbessert sich die Signalqualität von GPS und Telemetrie oft sogar.
