Как собрать мини-боевой дрон на 3D-принтере — Инженерное руководство

Современные технологии защиты и тактических операций стремительно меняются благодаря компактным, маневренным и экономичным решениям. Мини-боевой дрон, созданный с помощью 3D-печати, предлагает уникальные преимущества для разведки и быстрого развертывания. В этом руководстве мы разберем, как спроектировать и изготовить собственное высокопроизводительное тактическое БПЛА с нуля.

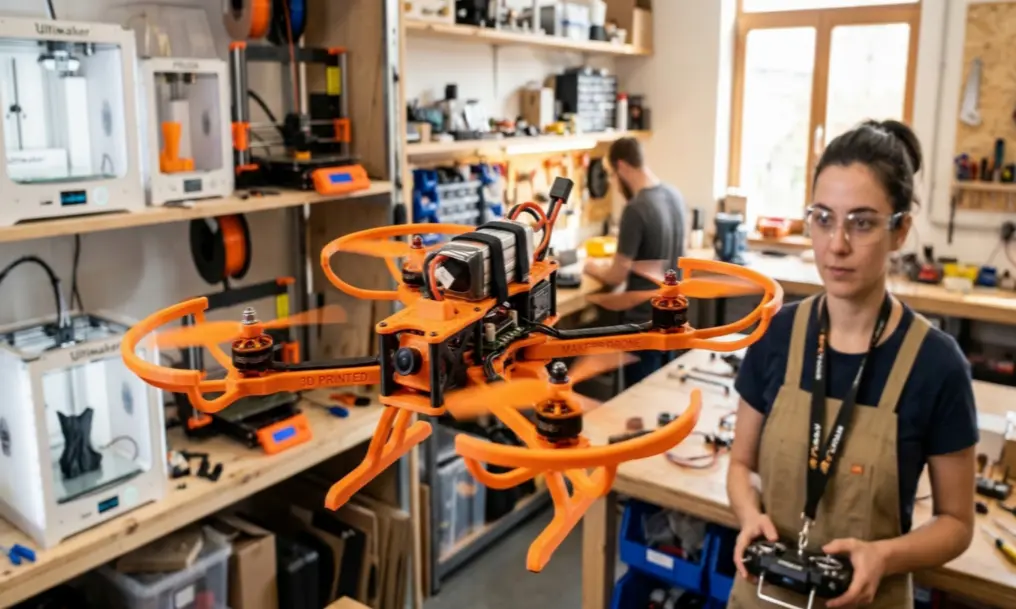

1. Преимущества тактических единиц, напечатанных на 3D-принтере

Стандартные рамы из углеволокна (карбона) жесткие, но их сложно кастомизировать. Использование 3D-принтера для проекта мини-боевого дрона позволяет:

• Быстрый ремонт в полевых условиях: Распечатайте и замените сломанные лучи или крепления камер за несколько часов, а не недель.
• Интегрированный стелс-дизайн: Создавайте сложные органические формы, которые позволяют разместить электронику внутри корпуса для лучшей защиты и аэродинамики.
• Эффективность при одноразовом использовании: Низкая себестоимость делает эти устройства идеальными для миссий с высоким риском, где возврат оборудования не гарантирован.

2. Поиск профессиональных 3D-моделей (STL файлы)

Если вы не являетесь экспертом в CAD-программах (например, Fusion 360), вы можете найти качественные инженерные файлы на следующих платформах:

• GrabCAD: Основной ресурс для инженеров-механиков. Ищите по запросам «Tactical Quadcopter» или «Sub-250g Frame».
• Printables: Ищите модели с большим количеством скачиваний и подтвержденными видео полетов.
• Open Source проекты: Многие проекты в сфере оборонных технологий размещают свои чертежи рам на GitHub для совместной доработки сообществом.

3. Материаловедение: Выбор правильного филамента

Для мини-боевого дрона материал должен выдерживать удары на высокой скорости и нагрев моторов.

• PA-CF (Нейлон, усиленный угловолокном): Это «золотой стандарт». Он сочетает в себе жесткость карбона и ударопрочность нейлона.
• ASA: Лучше, чем ABS для наружного использования. Он устойчив к УФ-лучам и отлично переносит прямые солнечные лучи при длительных миссиях.
• TPU (95A): Необходим для гашения вибраций. Используйте его для креплений моторов и антенн, чтобы защитить чувствительную электронику.

4. Профиль миссии: Категория до 250 грамм

Большинство тактических мини-дронов проектируются так, чтобы оставаться в категории до 250 грамм. Это дает:

• Повышенную маневренность: Маленькие дроны могут летать в ограниченном пространстве (окна, леса).
• Снижение акустической заметности: Маленькие пропеллеры создают меньше шума, что затрудняет обнаружение дрона.
• Юридическую доступность: Во многих регионах на дроны весом менее 250 г распространяется меньше полетных ограничений.

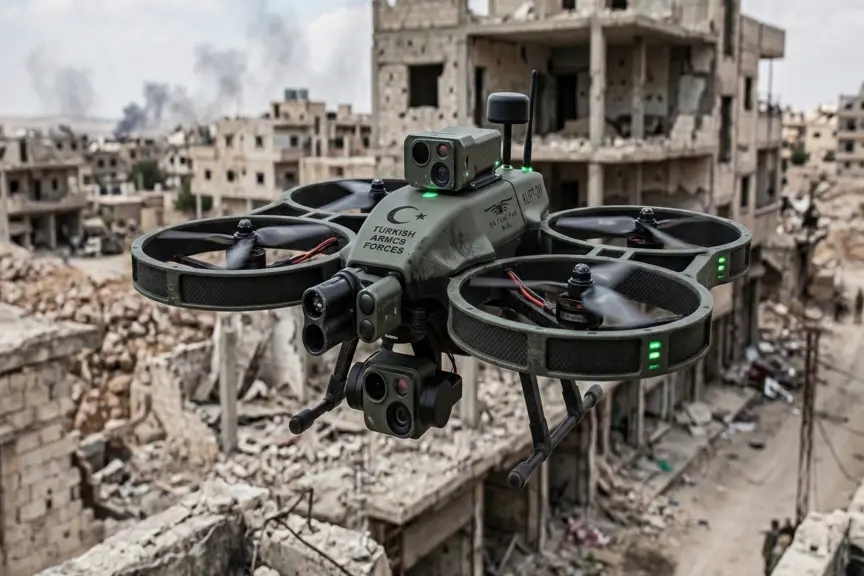

Часть 2: Дальнобойная пропульсивная система и тактическая электроника для мини-боевого дрона

Чтобы мини-боевой дрон был по-настоящему эффективным, он должен обладать двумя критическими характеристиками: увеличенным радиусом действия и надежным тактическим каналом передачи данных. В этой части мы сосредоточимся на «мышцах» и «нервной системе» вашего устройства, напечатанного на 3D-принтере.

1. Высокоэффективные силовые установки

Для тактических задач эффективность важнее чистой скорости.

• Бесколлекторные моторы: Для тактического дрона весом до 250 г идеальны моторы типа 1404 или 1206 с оборотами 3000–4500 KV. Они обеспечивают необходимую тягу для датчиков, не разряжая аккумулятор мгновенно.
• Выбор пропеллеров: 3-дюймовые или 3,5-дюймовые пропеллеры обеспечивают лучший баланс между тягой и снижением шума.

2. Тактическая связь: ELRS и цифровой VTX

Поддержание связи в сложных условиях эксплуатации жизненно важно.

• ExpressLRS (ELRS) 900 МГц: Этот протокол обеспечивает связь на расстоянии многих километров и обладает превосходной проникающей способностью сквозь препятствия, такие как здания или деревья, что необходимо для мини-боевого дрона.
• Цифровое видео высокой четкости: Использование систем типа DJI O3 Air Unit или Walksnail Avatar позволяет вести разведку в реальном времени в формате 1080p, что дает оператору возможность точно идентифицировать цели.

3. Полетный контроллер: Тактический мозг

• AIO (All-In-One) платы: Поскольку пространство в мини-раме ограничено, использование плат AIO (совмещающих полетный контроллер и ESC) экономит вес и упрощает внутреннюю конструкцию, напечатанную на 3D-принтере.
• GPS и магнитометр: Даже для маленького дрона модуль GPS является обязательным для работы функции «Возврат домой» (RTH) и автономных полетов по точкам.

4. Управление питанием: Li-Po против Li-ion

В то время как Li-Po аккумуляторы обеспечивают высокую токоотдачу для резких ускорений, сборки Li-ion (элементы 18650) становятся все более популярными для тактических мини-дронов. Они могут удвоить время полета, позволяя проводить разведывательные миссии длительностью более 20 минут.

Часть 3: Настройки слайсера и структурная целостность для стелс-миссий

При изготовлении мини-боевого дрона настройки слайсера определяют, выдержит ли рама резкий маневр на высокой скорости или рассыплется при первом же ударе. Для тактических операций нам нужно найти баланс между весом, жесткостью и акустическим профилем дрона.

1. Количество стенок (Wall Count): Секрет ударопрочности

В мини-боевом дроне прочность зависит от периметра, а не от заполнения.

• Настройка: Используйте как минимум от 4 до 6 линий стенки.
• Обоснование: Большое количество стенок предотвращает скручивание лучей под воздействием высокого крутящего момента бесколлекторных моторов и гарантирует, что рама выдержит жесткие столкновения без поломок.

2. Оптимизация заполнения для тактических рам

• Тип заполнения: Используйте Gyroid (Гироид). Оно обеспечивает изотропную прочность (одинаковую прочность во всех направлениях) и работает как естественный демпфер для высокочастотных вибраций моторов.
• Плотность: 30–50% — оптимальный диапазон для тактических устройств весом до 250 г. Это делает дрон достаточно легким для маневренности, но прочным для защиты внутренней электроники.

3. Межслойная адгезия и температурный режим

Дрон, развалившийся в воздухе из-за плохой спекаемости слоев — это провал миссии.

• Температура: Печатайте на верхнем пределе диапазона вашего филамента (например, 270°C+ для нейлона с угловолокном). Это гарантирует, что слои сплавятся в практически монолитную структуру.
• Охлаждение: Держите обдув модели на уровне 0% или очень низком (макс. 10%). Медленное охлаждение приводит к гораздо более прочным молекулярным связям между слоями.

4. Точность для модульных компонентов

Поскольку мини-боевой дрон часто несет сменные датчики или камеры:

• Horizontal Expansion: Калибруйте принтер так, чтобы отверстия под винты M2 и M3 были идеальными.
• Термо-вставки (Heat-Set Inserts): Вместо того чтобы вкручивать винты прямо в пластик, используйте паяльник для впрессовки латунных вставок в раму. Это позволит проводить многократный ремонт в полевых условиях без срыва резьбы.

Часть 4: Аэродинамика и стелс-характеристики для мини-боевого дрона

В тактических операциях успех мини-боевого дрона зависит от его способности оставаться незамеченным при сохранении высокой стабильности полета. 3D-печать позволяет нам выйти за рамки плоских карбоновых пластин и создавать сложные органические формы, оптимизирующие воздушные потоки и скрытность.

1. Снижение акустической заметности

Звук — это основной фактор, выдающий дрон на малой высоте. Чтобы сделать ваш мини-боевой дрон тише:

• Крепления моторов из TPU: Используйте проставки из TPU 95A между моторами и рамой. Это предотвращает резонанс рамы, значительно снижая жужжание, слышимое на расстоянии.
• Защитные кожухи (Дакты): Для разведки внутри помещений напечатанные на 3D-принтере кольцевые обтекатели могут перенаправлять воздушный поток и гасить высокочастотный шум лопастей.

2. Аэродинамические обтекатели (Канопы)

«Голая» рама создает огромное сопротивление. Напечатанный на 3D-принтере обтекатель необходим для:

• Обтекаемости: Закрытие полетного стека и проводов снижает сопротивление воздуха, увеличивая максимальную скорость и эффективность батареи до 15%.
• Внутреннего охлаждения: Спроектируйте «воздухозаборники NACA» в обтекателе. Эти отверстия направляют холодный воздух на видеопередатчик (VTX) без увеличения лобового сопротивления, предотвращая перегрев во время длительных миссий.

3. Визуальная и тепловая скрытность

• Матовые филаменты: Избегайте глянцевых пластиков — они отражают солнечный свет и легко демаскируют устройство. Используйте матовый нейлон или ASA тактических цветов: оливковый (Olive Drab), серый (Flat Grey) или песочный (Tan).
• Тепловое маскирование: Печатайте внутренние экраны, чтобы скрыть тепло, генерируемое регулятором скорости (ESC). Это помогает размыть тепловой силуэт дрона на фоне более холодной окружающей среды.

4. Радиопрозрачность против экранирования

Углеволокно блокирует радиосигналы, но большинство филаментов для 3D-печати радиопрозрачны.

• Встроенные антенны: Вы можете спроектировать раму вашего мини-боевого дрона так, чтобы разместить антенны внутри. Это защитит их при падениях и обеспечит покрытие сигнала на 360 градусов без «слепых зон», создаваемых проводящими материалами.

Настройка ПО, полевые испытания и оперативная готовность

Финальный этап создания мини-боевого дрона — это «оживление» электроники. Тактическая единица эффективна лишь настолько, насколько точно настроен её полетный контроллер и насколько она готова к выполнению автономных задач под давлением. В этой части мы финализируем ПО и готовимся к первому вылету.

1. Полетное ПО: Betaflight против ArduPilot

Выбор прошивки для мини-боевого дрона зависит от профиля миссии:

• Betaflight: Лучший выбор для быстрой и маневренной разведки, где пилоту нужен максимальный контроль и мгновенный отклик.
• ArduPilot / PX4: Промышленный стандарт для автономного планирования миссий, полетов по точкам и продвинутых протоколов «Возврата домой» (RTH).

2. Настройка PID и фильтров для 3D-печатных рам

Материалы для 3D-печати имеют иные резонансные частоты, чем карбон.

• Фильтрация: Возможно, вам придется применить более агрессивные фильтры «Gyro Lowpass», чтобы компенсировать микро-флекс (гибкость) напечатанной рамы. Это предотвратит перегрев моторов и осцилляции.
• Dynamic Idle: Обязательно включите эту функцию, чтобы пропеллеры вращались на минимальных оборотах даже при резких маневрах, сохраняя управляемость при нулевом газе.

3. Тактические полевые испытания (Первый вылет)

Перед полноценным использованием вашего мини-боевого дрона выполните три шага:

• Тест висения (Hover Test): Взлетите на высоту 1 метра и зависните на 30 секунд. Проверьте вибрации и температуру моторов.
• Тест дальности и связи: Постепенно отлетайте к границе оперативной зоны, следя за качеством связи (LQ) и уровнем сигнала (RSSI) в очках.
• Проверка Fail-Safe: Вручную активируйте режим RTH, чтобы убедиться, что дрон знает, что делать при потере связи с оператором.

4. Обслуживание: Преимущество 3D-печати

В реальных сценариях детали будут ломаться. Красота мини-боевого дрона, созданного по принципам pea3d.com, в том, что завод находится у вас на столе.

• Ремонт по требованию: Если луч сломался, вы не ждете доставки — вы просто печатаете новый.
• Итеративный дизайн: На основе данных о полетах вы можете усилить слабое место или добавить новое крепление для датчика, подготовив обновленную версию к вылету за несколько часов.

1. Выдержит ли напечатанный на 3D-принтере дрон падение?
   • Ответ: Да, при использовании материалов типа PA-CF или ASA и правильных настройках толщины стенок. Главное преимущество в том, что любую деталь можно перепечатать за копейки.
2. Какой пластик лучше всего подходит для тактического дрона?
   • Ответ: Нейлон, усиленный угловолокном (PA-CF), является эталоном благодаря своей жесткости, легкости и ударопрочности.
3. Какое время полета у тактического мини-дрона?
   • Ответ: С оптимизированной легкой рамой и Li-ion аккумуляторами можно достичь времени полета от 20 до 30 минут.
4. Законно ли собирать мини-боевой дрон?
   • Ответ: Законы зависят от страны. Всегда проверяйте правила использования БПЛА весом до 250 г и тактического оборудования в вашем регионе.
5. Влияет ли 3D-печать на сигнал GPS?
   • Ответ: Напротив, большинство пластиков радиопрозрачны (в отличие от карбона), что часто улучшает качество приема GPS и телеметрии.
