3D-печать БПЛА: Полное руководство по созданию профессиональных компонентов
Аэрокосмическая отрасль переживает радикальную трансформацию, вызванную развитием аддитивных технологий. То, что раньше было доступно только крупным оборонным предприятиям, сегодня открыто для каждого разработчика через экосистему pea3d.com. Однако переход от печати простых макетов к созданию летных, высокопроизводительных компонентов для БПЛА (беспилотных летательных аппаратов) требует глубокого понимания материаловедения и физики структур. В авиации каждый грамм — это штраф, а каждая вибрация — потенциальная причина аварии. Этот гид станет вашей базой в создании дронов, которые будут не только легкими, но и невероятно прочными. Вместе с Pea3D Home мы поможем вам стать пионером современной авиации.
1. Материаловедение: Выбор правильной «ДНК» рамы
В проектировании БПЛА выбор материала — это самое важное решение. Вы находитесь в постоянной борьбе с законами физики, балансируя между жесткостью (модуль Юнга) и массой (плотностью). Прежде чем запускать суточную печать основной рамы или луча, необходимо использовать калькулятор стоимости 3D-печати, чтобы оценить экономическую и материальную эффективность вашего проекта.
А. PLA+ и Tough PLA: Больше, чем просто прототипирование
Обычный PLA часто избегают в профессиональной сборке БПЛА из-за его хрупкости. Однако PLA+ химически модифицирован для обеспечения высокой ударной вязкости. Это отличный выбор для неструктурных деталей, таких как крепления GPS или защита антенн. Главное преимущество — точность размеров. Минус? Низкая температура деформации (около 60°C) означает, что детали могут поплыть на солнце в машине или рядом с горячими регуляторами скорости (ESC).
Б. PETG: Чемпион выносливости
PETG — это «безопасный» выбор для многих сборщиков. Он предлагает уникальный баланс между гибкостью и прочностью. При жестком столкновении луч из PETG скорее согнется и поглотит энергию удара, чем разлетится на осколки. Это свойство защищает дорогие компоненты, такие как бесколлекторные моторы. Кроме того, PETG устойчив к ультрафиолету, что критично для полетов на дальние дистанции под прямым солнцем.

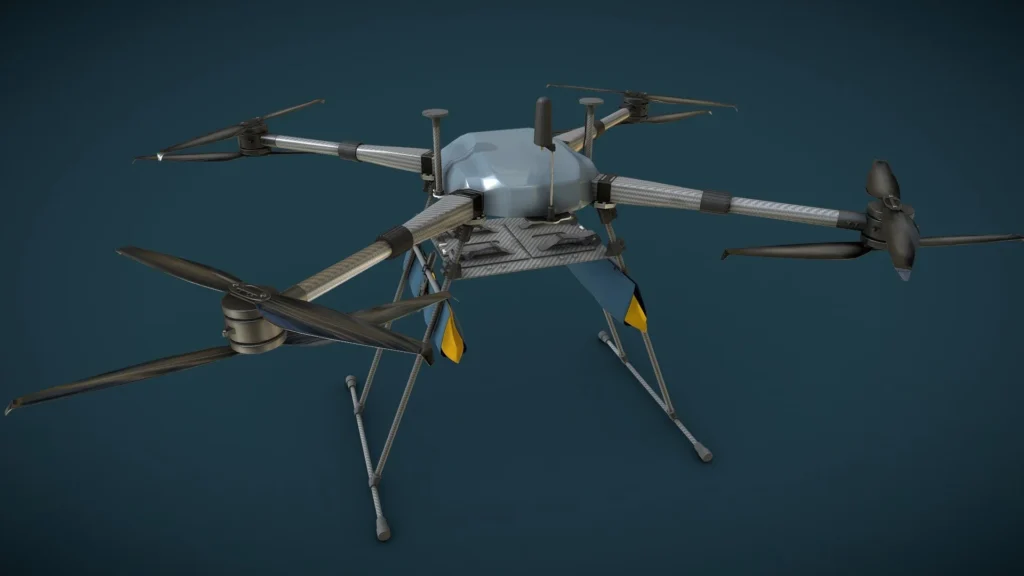

В. Углеволоконные полимеры (PA-CF / PET-CF)
Для максимальной производительности промышленным стандартом являются углеволоконные филаменты (CF). Эти материалы состоят из базового полимера (например, нейлона), усиленного микроскопическими волокнами углерода.
- Жесткость: Предотвращает механические резонансы, которые могут мешать работе гироскопа полетного контроллера.
- Легкость: CF-филаменты позволяют печатать стенки тоньше при той же прочности, что значительно улучшает соотношение тяги к весу.
- Термическая стабильность: Эти материалы сохраняют форму даже при экстремальном нагреве от мощных моторов.
2. Структурная целостность: Геометрия важнее заполнения
Типичная ошибка новичка — думать, что деталь со 100% заполнением самая прочная. В авиастроении мы полагаемся на структурную эффективность. Монолитная деталь тяжелая, а тяжелые детали создают больше кинетической энергии при падении. Цель — создать прочность через умную геометрию.
Стенки против заполнения: Стратегия полого профиля
Прочность луча дрона в первую очередь зависит от количества стенок (периметров). Если вы увеличите число стенок с 2 до 6 или 8, вы создадите полый профиль, который работает как карбоновая трубка. Это распределяет нагрузку по непрерывным нитям пластика. Деталь с 5 стенками и 25% заполнением часто прочнее и легче, чем деталь с 2 стенками и 80% заполнением. Эту оптимизацию мы в Pea3D считаем приоритетной.
Заполнение Gyroid: Защита от вибраций
Вибрации — враг стабильности полета. Линейные паттерны, такие как «Grid», могут создавать собственные резонансные частоты. Паттерн Gyroid представляет собой трехмерную волнистую структуру.
- Изотропная прочность: Обеспечивает равномерную стабильность во всех направлениях (X, Y, Z).
- Демпфирование: Криволинейная геометрия помогает рассеивать механический гул моторов.
- Открытые ячейки: Важно для последующего отжига (annealing), чтобы воздух мог выходить и деталь не деформировалась.
3. Анизотропия: Понимание физики межслойной адгезии
3D-печать анизотропна, то есть деталь прочнее вдоль слоев (X/Y), чем между ними (Z). Поэтому полетные компоненты должны располагаться на столе стратегически. Всегда печатайте лучи горизонтально. Так непрерывные нити пластика будут идти вдоль всей детали, обеспечивая максимальную прочность на растяжение при маневрах.
Совет эксперта: Используйте скругления (Fillets) вместо фасок (Chamfers) при проектировании моторам. Скругления распределяют нагрузку на большую площадь межслойных соединений, предотвращая трещины при жестких посадках.
| Компонент | Рекомендуемый материал | Цель проектирования |
|---|---|---|
| Рама / Лучи | PA-CF (Углерод-Нейлон) | Максимальная жесткость |
| Держатели антенн | TPU (Гибкий) | Гашение вибраций |
| Кожухи и обтекатели | ASA или PETG | Стойкость к УФ и нагреву |
Освоение этих основ закладывает фундамент для создания дрона, превосходящего возможности традиционного производства. Материаловедение и геометрия — ключи к успеху в профессиональном БПЛА-строении.

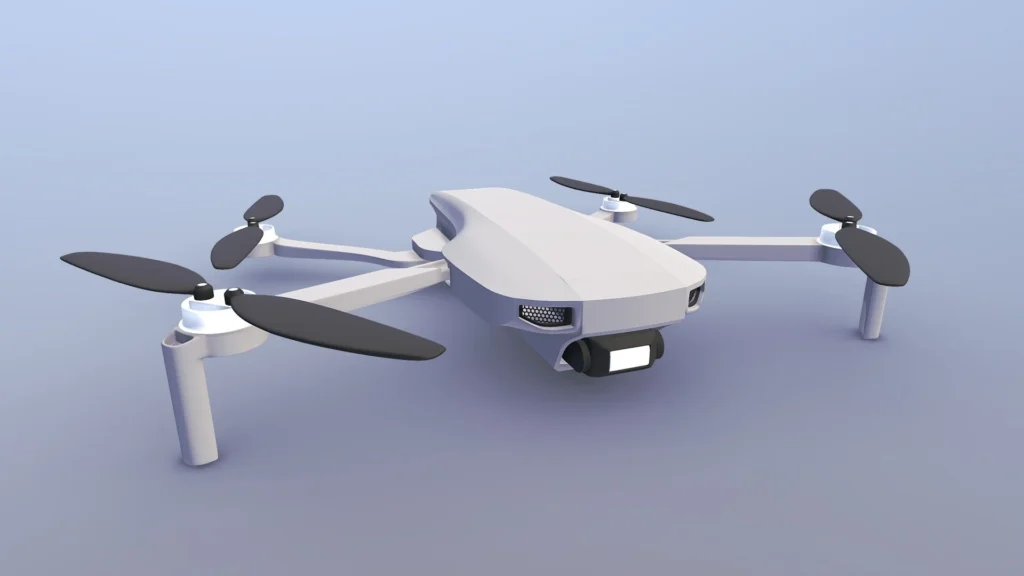

3D-печать БПЛА: Мастерство слайсинга и аэродинамическая оптимизация
В первой части мы изучили основы аэрокосмического материаловедения и структурной геометрии. Однако даже самый современный нейлон с углеволокном может подвести, если «цифровые инструкции» — G-код — не оптимизированы под уникальные нагрузки полета. Вторая часть нашего руководства на Pea3D Home посвящена связи между CAD-дизайном и реальностью: архитектуре слайсинга, управлению термическим стрессом и доводке поверхностей.
Компоненты БПЛА работают в условиях сильных вибраций, высоких крутящих моментов и переменного давления. Стандартный профиль слайсера для таких задач непригоден. Мы должны использовать слайсер как инструмент микроинженерии, размещая пластик только там, где этого требует физика полета. Перед настройкой сложных параметров важно убедиться в рентабельности производства через наш калькулятор стоимости 3D-печати, чтобы обеспечить устойчивый цикл разработки ваших проектов.
1. Архитектура слайсинга: За пределами стандартных профилей
Слайсер — это ваш главный инструмент для создания внутренней «нервной системы» дрона. Для высокопроизводительных БПЛА необходимо использовать переменные настройки и оптимизацию траектории волокон.
А. Переменная высота слоя: Баланс аэродинамики и прочности
Аэродинамические поверхности, такие как обтекатели моторов, требуют плавных изгибов для снижения сопротивления. Но для структурной целостности важна стабильная адгезия. Используя переменную высоту слоя, можно выставить тонкие слои (например, 0.08 мм) на изогнутых верхних плоскостях для улучшения ламинарного потока и более толстые слои (например, 0.20 мм) на силовых стенках для максимальной прочности.
Б. Модификаторы объема: Стратегическое усиление
Нагрузка на раму дрона распределяется неравномерно. Места крепления моторов и сочленения лучей испытывают максимальное давление. Вместо того чтобы печатать всю деталь с тяжелым заполнением, используйте модификаторы объема для:
- Увеличения количества стенок до 10–12 только в местах отверстий под болты, чтобы избежать раздавливания пластика.
- Переключения заполнения с 20% Gyroid на 100% Solid в узлах крепления лучей для сопротивления крутящему моменту.
- Этот метод создает структуру, подобную композиту: легкую в основе и усиленную в критических точках.
2. Термическое управление: Секрет молекулярной адгезии слоев
При печати инженерными пластиками, такими как PA-CF или ASA, главным врагом является внутреннее напряжение. Если слой остывает слишком быстро до нанесения следующего, молекулярная связь будет слабой. Здесь решающую роль играет активный термоконтроль камеры.
Активный нагрев камеры против пассивной термоизоляции
Для настоящих аэрокосмических деталей активный нагрев камеры (поддержание 60°C – 90°C) обязателен. Это держит пластик в состоянии «полуотжига» во время печати, позволяя полимерным цепям нового слоя переплетаться с предыдущим на молекулярном уровне. Результат — детали, которые до 40% прочнее по оси Z.
3. Аэродинамическая оптимизация: Снижение лобового сопротивления
Поверхность 3D-печати по своей природе ступенчатая, что создает турбулентные потоки. Для скоростных FPV-дронов это сопротивление критически снижает эффективность. Снижение сопротивления так же важно, как и снижение веса.
А. Функция «Ironing» для ламинарного потока
Включение функции «Ironing» (разглаживание) на верхних слоях креплений моторов устраняет микротурбулентность. Разглаживание горячим соплом делает поверхность максимально гладкой, что снижает паразитное сопротивление на скоростях выше 100 км/ч.
Б. Химическое сглаживание для деталей из ASA
Для внешних корпусов из ASA отлично подходит ацетоновое сглаживание. Оно химически плавит внешние ступеньки слоев, создавая идеально гладкую поверхность. Это оптимизирует аэродинамику и герметизирует деталь от влаги, что важно для полетов в дождь или туман.
4. Секретное оружие: Постпечатный отжиг (Annealing)
Даже идеальная печать имеет внутренние напряжения. Отжиг — это термическая обработка детали в контролируемой среде при температуре чуть ниже точки размягчения в течение нескольких часов.
- Отжиг PA-CF: Для нейлона с углеволокном этот процесс рекристаллизует полимер, резко повышая его термостойкость и жесткость.
- Размерная компенсация: Профессионалы всегда закладывают коэффициент усадки в 1–2% перед печатью финальных летных компонентов.
Заметка по интеграции: При монтаже электроники используйте 3D-печатные виброгасители из TPU (95A) между рамой и полетным контроллером. Это обеспечит максимально «чистые» данные для гироскопа.
Мастерство владения слайсером — это финальный этап цифрового производства. Сочетая материаловедение из первой части с архитектурной точностью из второй, вы переходите от простого мейкерства к аэрокосмическому инжинирингу.
