Guía de Ingeniería para la Impresión 3D de Componentes de UAV – Parte 1: Ciencia de Materiales

El panorama aeroespacial ha experimentado un cambio sísmico con la llegada de la fabricación aditiva de alto rendimiento. Lo que antes era un proceso de fabricación especializado, limitado a contratistas militares, ahora es accesible a través del ecosistema de pea3d.com. Sin embargo, pasar de la impresión de modelos decorativos a componentes de vehículos aéreos no tripulados (UAV) aptos para el vuelo requiere una comprensión profunda de la ciencia de los materiales y la física estructural. En el mundo del vuelo, cada gramo es una penalización y cada vibración mecánica es un punto potencial de fallo. Esta guía detallada se centra en los pilares fundamentales de la construcción de drones: la selección del «ADN polimérico» correcto y la ingeniería de geometrías internas que desafían los límites de la fabricación tradicional. En Pea3D Home, creemos que el desarrollador moderno es el nuevo pionero aeroespacial.

1. Ciencia de Materiales: Eligiendo el «ADN del Chasis» Correcto

En la ingeniería de UAV, la elección del material es el factor más influyente en el rendimiento del vuelo. Estás en una batalla constante con las leyes de la física, específicamente el equilibrio entre la rigidez (Módulo de Young) y la masa (densidad). Antes de comprometerte con una impresión de 24 horas para un chasis principal o un brazo, es una necesidad profesional utilizar una calculadora de costes de impresión 3D para evaluar la eficiencia económica y de materiales de su diseño específico.

A. PLA+ y PLA Tough: Más allá del Prototipado

El PLA estándar generalmente se evita en construcciones profesionales de UAV debido a su fragilidad inherente. Sin embargo, el PLA+ (o PLA Tough) ha sido modificado químicamente con modificadores de impacto para ofrecer una mayor tenacidad. Es una excelente opción para piezas no estructurales como soportes de GPS, protectores de antenas o extensiones de tren de aterrizaje. Su principal ventaja es la precisión dimensional; lo que diseñas en CAD es exactamente lo que obtienes en la base. ¿La desventaja? Su baja temperatura de transición vítrea (alrededor de 60°C) significa que puede deformarse si se deja en un coche en un día soleado o cerca de controladores de velocidad electrónicos (ESC) de alta corriente.

B. PETG: El Campeón de la Resiliencia

El PETG (Tereftalato de Polietileno Glicol) es la opción «segura» para muchos constructores de drones intermedios. Ofrece un equilibrio único entre flexibilidad y resistencia. En caso de un impacto a alta velocidad, un brazo de PETG tiene más probabilidades de doblarse y absorber la energía del impacto en lugar de romperse en pedazos. Esta propiedad de absorción de energía es crítica para proteger componentes costosos como los motores brushless. Además, la resistencia natural al clima del PETG lo hace ideal para misiones de largo alcance al aire libre. Para aquellos que buscan datos técnicos más profundos sobre la durabilidad de los polímeros, los recursos de la NASA sobre estructuras y materiales proporcionan excelentes puntos de referencia empíricos para la ingeniería aeroespacial.

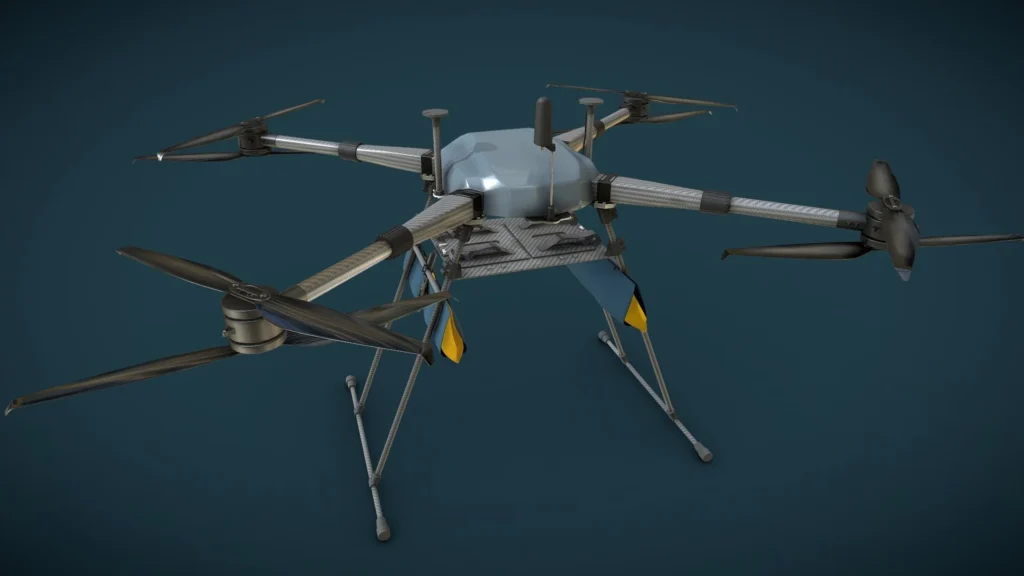

C. Polímeros Reforzados con Fibra de Carbono (PA-CF / PET-CF)

Para aquellos que buscan un rendimiento profesional o de carreras, los filamentos reforzados con fibra de carbono (CF) son el estándar de la industria. Estos materiales consisten en un polímero base infundido con microfibras de carbono cortadas.

• Rigidez: Es el factor más crítico para los controladores de vuelo. Un brazo rígido evita la resonancia mecánica que puede causar oscilaciones en el aire.
• Relación Resistencia-Peso: Los filamentos de CF permiten imprimir paredes más delgadas manteniendo la misma rigidez que los plásticos estándar más gruesos, aumentando directamente la relación empuje-peso.
• Estabilidad Térmica: Estos materiales no se ablandarán incluso bajo el calor intenso generado por los motores de alto rendimiento.

2. Fundamentos Estructurales: Más allá del Mito de la «Pieza Sólida»

Un error común de los principiantes es asumir que una pieza 100% sólida (relleno) es la más fuerte. En la ingeniería aeroespacial, nos centramos en la eficiencia estructural. Una pieza sólida es pesada, y las piezas pesadas chocan con más fuerza. El objetivo es utilizar la geometría para crear resistencia.

Paredes (Wall Loops) vs. Densidad de Relleno

La fuerza de un brazo de dron impreso en 3D proviene principalmente de sus perímetros (paredes), no de su relleno. Al aumentar el número de paredes de 2 a 6 u 8, se crea un miembro estructural hueco que actúa como un tubo de fibra de carbono o una viga en I. Esto distribuye el estrés a lo largo de las hebras continuas de plástico. En la mayoría de las aplicaciones de UAV, una pieza con 5 paredes y un 25% de relleno es significativamente más fuerte y ligera que una pieza con 2 paredes y un 80% de relleno. Esta optimización es una filosofía fundamental que promovemos en Pea3D.

Relleno Gyroid: El Escudo contra Vibraciones

Las vibraciones internas son el enemigo del controlador de vuelo de un dron. Los patrones de relleno tradicionales como «Grid» o «Triangle» crean líneas rectas que pueden armonizar con las vibraciones del motor, confundiendo a los sensores. El relleno Gyroid es una onda no lineal en 3D.

• Fuerza Isótropa: Proporciona una resistencia igual en los ejes X, Y y Z, asegurando que el chasis no se tuerza bajo el par del motor.
• Amortiguación Acústica: La geometría curva ayuda naturalmente a disipar el zumbido mecánico, lo que resulta en un vuelo más suave.
• Diseño de Celda Abierta: Permite que el aire atrapado escape fácilmente, lo cual es vital durante el proceso de «recocido» (annealing) para evitar que la presión interna deforme la pieza.

3. Anisotropía: Diseñando para la Física de Adhesión de Capas

Las impresiones 3D son anisotrópicas, lo que significa que son más fuertes en la dirección de la extrusión que a través de las capas. Son más débiles en la «unión» entre capas. Diseñar para el vuelo requiere una orientación de impresión estratégica: siempre intenta imprimir componentes estructurales horizontalmente para asegurar que las hebras continuas de plástico recorran la longitud del componente, proporcionando la máxima resistencia a la tracción.

Consejo de Experto: Al diseñar soportes de motor, utiliza «redondeos» (fillets) en lugar de «chaflanes». Los redondeos distribuyen la carga mecánica sobre un área de superficie más grande de las uniones de capas, reduciendo la posibilidad de fracturas por estrés durante aterrizajes forzosos.

Al dominar estos fundamentos de la Parte 1 (ciencia de materiales y geometría estructural), estableces la base técnica para una aeronave que sea ligera, rígida y resistente. En la Parte 2, pasaremos de «qué imprimir» a «cómo imprimir», cubriendo el dominio del laminado avanzado y la gestión del estrés térmico.

Guía de Ingeniería para la Impresión 3D de Componentes de UAV – Parte 2: Laminado y Aerodinámica

En la primera parte, establecimos los principios fundamentales de la ciencia de materiales y la geometría estructural. Sin embargo, incluso el filamento de nylon con fibra de carbono más avanzado puede fallar si las «instrucciones digitales» (el código G) no están optimizadas para las tensiones únicas del vuelo. La segunda parte de nuestra guía en Pea3D Home se centra en el puente entre el diseño CAD y la realidad física: la arquitectura de laminado avanzada, la gestión del estrés térmico y la optimización de superficies aerodinámicas.

Los componentes de un UAV operan en un entorno de alta vibración, alto par motor y presiones variables. Un perfil de laminado estándar es insuficiente para estas necesidades. Debemos manipular el software de laminado (slicer) para que actúe como un ingeniero microestructural, colocando el plástico solo donde la física del vuelo lo exige. Antes de profundizar en estos ajustes complejos, es esencial asegurar la rentabilidad de su producción mediante nuestra calculadora de costes de impresión 3D para mantener un ciclo de desarrollo sostenible.

1. Arquitectura de Laminado Avanzada: Más allá de los Perfiles Estándar

El laminador es su herramienta principal para definir el «sistema nervioso» interno de su dron. Para UAV de alto rendimiento, debemos ir más allá de los ajustes básicos de relleno y paredes, entrando en el reino de los ajustes variables y la optimización de la trayectoria de la fibra.

A. Altura de Capa Variable: Equilibrio entre Aerodinámica y Resistencia

Las superficies aerodinámicas, como las cubiertas de los motores o los brazos con forma de perfil alar, requieren curvas suaves para minimizar el arrastre. Sin embargo, la integridad estructural requiere una unión de capas consistente. Al utilizar la Altura de Capa Variable, puede usar capas delgadas (p. ej., 0.08 mm) en las superficies curvas superiores para mejorar el flujo laminar, y capas más gruesas (p. ej., 0.20 mm) en las paredes estructurales verticales para maximizar la velocidad de impresión y la fuerza de adhesión.

B. Volúmenes de Modificación: Refuerzo Estratégico

Un chasis de UAV profesional rara vez es uniforme en su distribución de tensiones. Los puntos donde se montan los motores y donde los brazos se unen al cuerpo principal experimentan el mayor apalancamiento mecánico. En lugar de imprimir toda la pieza con un relleno pesado, utilice Volúmenes de Modificación para:

• Aumentar los bucles de pared (wall loops) a 10 o 12 solo en los orificios de montaje del motor para evitar el aplastamiento por tornillos.
• Cambiar el relleno de 20% Gyroid a 100% sólido en las articulaciones de los brazos para una máxima resistencia al par motor.
• Esta técnica crea una estructura «tipo compuesto» que es increíblemente ligera pero reforzada exactamente donde la física lo requiere.

2. Gestión Térmica: El Secreto de la Unión Molecular de Capas

Al imprimir materiales de grado de ingeniería como PA-CF o ASA, el mayor enemigo es el estrés interno. Si una capa se enfría demasiado rápido antes de que se deposite la siguiente, la unión molecular es débil. Aquí es donde el hardware con gestión de cámara activa marca la diferencia.

Calentamiento de Cámara Activo vs. Recintos Pasivos

Los recintos pasivos solo atrapan el calor de la base. Para componentes aeroespaciales reales, el Calentamiento de Cámara Activo (manteniendo una constante de 60°C a 90°C) es obligatorio. Mantiene el plástico en un estado «semi-recocido» durante la impresión, permitiendo que las cadenas poliméricas de la nueva capa se entrelacen con la capa anterior a nivel molecular. Esto da como resultado piezas hasta un 40% más fuertes en el eje Z. Para profundizar en la termodinámica de la fabricación aditiva, los archivos de ScienceDirect sobre Estrés Térmico ofrecen datos invaluables.

3. Optimización Aerodinámica: Minimizando el Arrastre

Una superficie impresa en 3D es naturalmente escalonada, lo que crea un flujo turbulento. Para drones FPV de alta velocidad o UAV de largo alcance, este arrastre reduce significativamente la eficiencia. Reducir el arrastre es tan importante como reducir el peso en la ecuación total de vuelo.

A. La Función «Ironing» para Flujo Laminar

Habilitar la función de «Ironing» (alisado) en las superficies superiores elimina las micro-turbulencias que ocurren cuando el aire pasa sobre el dron a más de 100 km/h. Este ajuste puede aumentar la velocidad máxima y la vida útil de la batería al reducir el arrastre parásito.

B. Suavizado por Vapor para Carcasas de ASA

Si utiliza ASA para sus cubiertas externas, el Suavizado por Vapor de Acetona es una técnica transformadora. Derrite químicamente los «escalones» exteriores de las capas, creando una superficie perfectamente lisa similar al vidrio. Esto optimiza el perfil aerodinámico y sella la pieza contra la humedad.

4. El Arma Secreta: Recocido Post-Impresión (Annealing)

Incluso la mejor impresión tiene tensiones internas. El Recocido implica colocar la pieza en un entorno térmico controlado por debajo de su punto de transición vítrea durante varias horas.

• Recocido de PA-CF: Para el Nylon con Fibra de Carbono, este proceso recristaliza el polímero, aumentando drásticamente su resistencia al calor y su rigidez estructural.
• Compensación Dimensional: Los desarrolladores profesionales siempre calculan una contracción del 1-2% antes de imprimir los componentes finales.

Nota de Integración: Al montar la electrónica, utilice amortiguadores de vibración de TPU (95A) impresos en 3D entre el chasis y la controladora de vuelo para asegurar datos limpios en sus bucles PID.

Dominar el laminador es el paso final en la cadena de fabricación digital. Al combinar la ciencia de materiales de la Parte 1 con la precisión arquitectónica de la Parte 2, usted ya no solo está «imprimiendo en 3D», sino realizando fabricación aeroespacial.
