İHA ve Drone Üretiminde 3D Yazıcı Kullanımı: Karbon Fiber Stratejileri

İnsansız Hava Araçları (İHA) dünyasında verimlilik, tek bir temel kurala dayanır: Güç-ağırlık oranı. Her bir gramlık tasarruf, havada kalış süresinin artması veya daha fazla yük taşıma kapasitesi anlamına gelir. Geleneksel üretim yöntemleri olan kalıplama veya CNC işleme, hem maliyetli hem de tasarım esnekliğini kısıtlayan süreçlerdir. Modern 3D yazıcı teknolojileri, özellikle Bambu Lab X2D ve Creality K2 Plus gibi yüksek performanslı makinelerle birlikte, karbon fiber takviyeli polimerleri kullanarak havacılık standartlarında parça üretimini mümkün kılıyor. Bu rehberde, insansız sistemlerde ağırlığı minimize ederken dayanıklılığı maksimize etmenin teknik yollarını inceleyeceğiz.

1. İHA Üretiminde Neden Karbon Fiber Katkılı Polimerler?

Havacılık uygulamalarında standart plastikler (PLA, PETG) yapısal bütünlük sağlamak için çok kalın kullanılmak zorundadır, bu da ağırlığı artırır. Karbon fiber katkılı polimerler (PA-CF, PET-CF), içine enjekte edilmiş kısa karbon lifleri sayesinde malzemenin sertlik (modulus) değerini iki katına çıkarırken, bükülme direncini ciddi oranda artırır.

Bir İHA kolu veya motor bağlantı noktası tasarlandığında, karbon fiber katkılı bir malzeme kullanarak et kalınlığını %30 oranında düşürebilir ve buna rağmen standart bir polimerden daha yüksek rijitlik elde edebilirsiniz. Ayrıca bu malzemelerin ısıl dayanımı (HDT) daha yüksektir; bu da özellikle fırçasız (brushless) motorların çalışma sırasında ürettiği ısının, bağlantı noktalarını yumuşatmasını engeller.

2. İHA Parçalarında “Anizotropi” Sorunu ve Katman Yönlendirme

3D baskılı parçaların en büyük zayıf noktası, katmanlar arasındaki yapışma kuvvetidir. Bir drone kolu uçuş sırasında dikey yüklemelere maruz kalıyorsa, bu parçanın yazıcı tablasına yatay mı yoksa dikey mi yerleştirileceği, parçanın kırılıp kırılmayacağını belirler.

Stratejik bir tasarımda, ana stres yüklerinin katman çizgileri boyunca değil, sürekli olan ekstrüzyon hattı boyunca (X ve Y eksenlerinde) dağıtılması gerekir. Örneğin, bir iniş takımı basarken, yükün katmanları birbirinden ayıracak şekilde değil, katmanları birbirine bastıracak yönde gelmesi planlanmalıdır. Bambu Lab X2D gibi aktif hazne ısıtmalı makineler, katmanlar arası kaynaşmayı (inter-layer bonding) artırarak bu “anizotropi” etkisini minimize eder ve parçanın her yönde benzer mukavemet göstermesini sağlar.

3. Doluluk (Infill) Stratejileri: Gyroid mi yoksa Bal Peteği mi?

İHA parçalarında iç doluluk oranı sadece ağırlığı değil, aynı zamanda titreşim sönümlemeyi de etkiler. Geleneksel kare veya üçgen doluluklar, belirli eksenlerde zayıf noktalar oluşturabilir.

• Gyroid Doluluk: Her yönden gelen streslere karşı eşit direnç gösterir ve parçanın içinde hava boşlukları bırakarak yapısal bir bütünlük sağlar. Özellikle gövde (fuselage) kısımlarında ağırlık tasarrufu için idealdir.
• %100 Doluluk (Solid): Motor bağlantı noktaları ve vida yuvaları gibi yüksek tork binen bölgelerde “Infill Modifier” kullanılarak sadece bu bölgeler tam dolu basılmalıdır. Parçanın tamamını tam dolu basmak gereksiz ağırlık artışına neden olurken, sadece kritik bölgeleri güçlendirmek “akıllı ağırlık yönetimi” sağlar.

Bu bölümde, İHA üretiminde malzeme seçiminin ve temel tasarım geometrisinin uçuş performansına etkilerini inceledik. Bir sonraki bölümde, karmaşık İHA gövdelerinde destek (support) izlerini nasıl yok edebileceğinizi, aerodinamik yüzey kalitesini artırma yöntemlerini ve çoklu malzeme (multi-material) kullanarak aynı parçada hem sert hem esnek bölgeler oluşturma tekniklerini ele alacağız.

4. Aerodinamik Yüzey Kalitesi ve Katman Çizgisi Yönetimi

Havacılıkta yüzey sürtünmesi (drag), enerji verimliliğini doğrudan etkiler. 3D baskıda oluşan katman izleri, özellikle kanat profilleri ve gövde üzerinde mikro türbülanslara neden olabilir. Bu durumu minimize etmek için sadece düşük katman yüksekliği seçmek yeterli değildir.

• Değişken Katman Yüksekliği (Adaptive Layer Height): Gövdenin düz bölgelerinde 0.2mm gibi daha kalın katmanlarla hız kazanırken, kanat eğimleri ve burun konisi gibi kritik kavislerde katman yüksekliğini 0.08mm’ye kadar düşürmek, aerodinamik pürüzsüzlüğü artırır.
• Duvar Öncelikli Baskı (Outer Wall First): Dilimleme ayarlarında dış duvarı iç duvardan önce basmak, boyutsal doğruluğu artırır. İHA parçalarının montajında vida deliklerinin ve geçme yerlerinin tam oturması için bu ayar hayati önem taşır.

5. Destek Yapıları ve Temiz Yüzeyler İçin Arayüz Malzemeleri

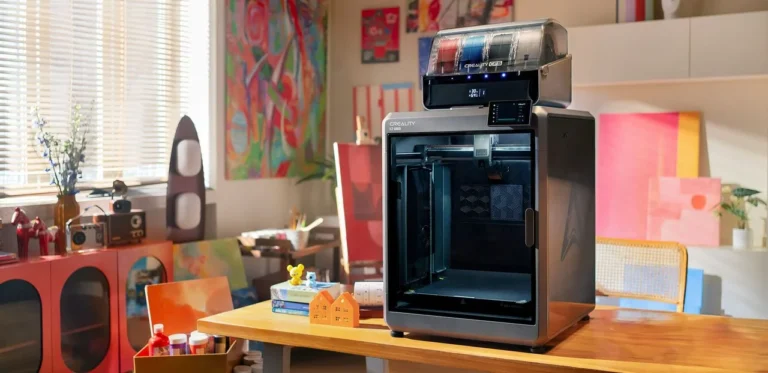

İHA gövdeleri genellikle karmaşık ve boşluklu yapılardır. Geleneksel destek yapılarını (support) sökmek, parça yüzeyinde iz bırakır ve aerodinamiği bozar. Burada Bambu Lab X2D ve Creality K2 Plus’ın sunduğu çoklu malzeme yetenekleri devreye giriyor.

Çözülebilir Destekler (PVA/BVOH): Karbon fiber ana gövdeyi basarken, desteklerin ana parçaya değdiği “Support Interface” katmanında suda çözülebilen bir malzeme kullanmak, destekler söküldüğünde pürüzsüz bir yüzey elde edilmesini sağlar. Eğer ana malzemeniz Nylon (PA) ise, destek arayüzünde Breakaway (ayrılabilir) özel destek malzemeleri kullanmak, karmaşık iç kanalların temizlenmesini çocuk oyuncağına dönüştürür.

6. Titreşim Sönümleme: Sert ve Esnek Materyallerin Birleşimi

Drone üzerindeki uçuş kontrol kartı ve kamera gimbal sistemleri, motorlardan gelen yüksek frekanslı titreşimlerden olumsuz etkilenir. Hibrit üretim stratejisi ile bu sorunu donanımsal olarak çözebilirsiniz.

Çoklu malzeme sistemleri (AMS 2.0 veya CFS) sayesinde, motor montaj yuvalarını sert PA-CF ile basarken, şasinin iç kısımlarına veya kontrol kartı yataklarına TPU (Esnek plastik) katmanlar gömebilirsiniz. Bu “sandviç” yapı, titreşimi kaynağında sönümleyerek otopilot sisteminin daha stabil çalışmasını sağlar ve jello etkisini (kamera görüntüsündeki titreme) minimize eder.

7. Isıl İşlem ve Mukavemet Artırıcı Son İşlemler (Annealing)

Baskı bittikten sonra parçayı doğrudan uçuşa göndermek her zaman en iyi fikir değildir. Karbon fiber katkılı Nylon gibi malzemeler, baskı sonrası ısıl işleme tabi tutulduğunda (Annealing), polimer zincirleri yeniden hizalanır ve iç gerilimler boşalır.

Parçayı 80°C – 100°C arasında sabit bir fırında birkaç saat bekletmek, darbe dayanımını ve sıcaklık direncini yaklaşık %20 oranında artırabilir. Bambu Lab X2D’nin 90°C’lik aktif haznesi, baskı bittikten sonra kontrollü bir soğutma süreci (soaking) sağlayarak parçanın fırına gerek kalmadan yarı-tavlanmış şekilde çıkmasına olanak tanır.

Profesyonel İpucu: İHA parçalarında ağırlık tasarrufu yapmak için “Perimeter” (duvar hattı) sayısını artırıp “Infill” (doluluk) oranını düşürmek, parçayı daha rijit ve hafif yapar. 4 duvar hattı ve %20 doluluk, genellikle 2 duvar hattı ve %50 doluluktan daha mukavemetlidir.
