طباعة الطائرات بدون طيار ثلاثية الأبعاد: الدليل الهندسي للمكونات الاحترافية

يشهد قطاع الطيران تحولاً جذرياً بفضل التصنيع الإضافي المتقدم. ما كان في السابق حكراً على عمالقة الدفاع أصبح الآن متاحاً لكل مطور من خلال منظومة pea3d.com. ومع ذلك، فإن الانتقال من طباعة النماذج البسيطة إلى إنشاء مكونات طائرات بدون طيار (UAV) صالحة للطيران يتطلب إتقان علم المواد والفيزياء الهيكلية. في عالم الطيران، كل جرام يمثل عبئاً، وكل اهتزاز ميكانيكي يعد نقطة فشل محتملة. هذا الدليل مصمم لمنحك الأساسيات اللازمة لبناء طائرات درون خفيفة وفائقة المقاومة. مع Pea3D Home، كن رائداً في عالم الطيران الحديث.

1. علم المواد: اختيار “الحمض النووي” المناسب لهيكل الطائرة

في هندسة الطائرات بدون طيار، يعد اختيار المادة القرار الأكثر أهمية. أنت في صراع مستمر مع قوانين الفيزياء، وتحديداً التوازن بين الصلابة (معامل يونغ) و الكتلة (الكثافة). قبل البدء في طباعة تستغرق 24 ساعة لهيكل أو ذراع، من الضروري استخدام حاسبة تكلفة الطباعة ثلاثية الأبعاد لتقييم الكفاءة الاقتصادية والمادية لمشروعك.

أ. PLA+ و Tough PLA: أكثر من مجرد نماذج أولية

غالباً ما يتم تجنب مادة PLA القياسية في الطائرات الاحترافية بسبب هشاشتها. ومع ذلك، تم تعديل PLA+ كيميائياً لتوفير مقاومة أفضل للصدمات. إنه خيار ممتاز للقطع غير الهيكلية مثل حاملات GPS أو واقيات الهوائيات. الميزة الرئيسية هي دقة الأبعاد، على الرغم من أن مقاومته الحرارية المنخفضة (حوالي 60 درجة مئوية) تحد من استخدامه بالقرب من المحركات أو أجهزة ESC الساخنة.

ب. PETG: بطل المرونة

تعتبر مادة PETG الخيار “الآمن” للعديد من المطورين. توفر توازناً فريداً بين المرونة والقوة. في حالة حدوث تصادم، يميل ذراع PETG إلى الانحناء وامتصاص الطاقة بدلاً من الانكسار الحاد، مما يحمي محركاتك الثمينة. بالإضافة إلى ذلك، فإن مقاومتها للأشعة فوق البنفسجية ضرورية للمهمات الطويلة في الهواء الطلق.

ج. البوليمرات المعززة بألياف الكربون (PA-CF / PET-CF)

للحصول على أداء أقصى، تعتبر الخيوط المعززة بألياف الكربون (CF) المعيار الصناعي.

• الصلابة: تمنع الرنين الميكانيكي الذي يربك حساسات الجيروسكوب في وحدة التحكم بالطيران.
• الخفة: تسمح بجدران أنحف مع الحفاظ على نفس القوة، مما يحسن نسبة الدفع إلى الوزن.
• الاستقرار الحراري: تحافظ على شكلها حتى في مواجهة الحرارة الشديدة الناتجة عن المحركات القوية.

2. السلامة الهيكلية: الهندسة قبل الحشو

من الأخطاء الشائعة الاعتقاد بأن القطعة المملوءة بنسبة 100% (infill) هي الأقوى. في هندسة الطيران، نفضل الكفاءة الهيكلية. القطعة المصمتة ثقيلة، والوزن هو عدو الاستقلالية. الهدف هو خلق القوة من خلال الهندسة.

الجدران مقابل الحشو: استراتيجية الملف المجوف

تعتمد قوة ذراع الطائرة بشكل أساسي على عدد الجدران (perimeters). زيادة عدد الجدران من 2 إلى 6 أو 8 يخلق هيكلاً مجوفاً يعمل مثل أنبوب الكربون. هذا يوزع الحمل على خيوط البلاستيك المستمرة. قطعة بـ 5 جدران وحشو 25% غالباً ما تكون أقوى وأخف من قطعة بجدارين وحشو 80%. هذا هو التحسين الذي نروج له في Pea3D.

حشو Gyroid: حماية ضد الاهتزازات

حشو Gyroid هو هيكل مموج ثلاثي الأبعاد مثالي للطائرات بدون طيار.

• قوة متساوية المناحي: يوفر استقراراً موحداً في جميع الاتجاهات (X, Y, Z).
• التخميد: تساعد هندسته المنحنية بشكل طبيعي في تبديد الضجيج الميكانيكي للمحركات.
• خلايا مفتوحة: أمر بالغ الأهمية لعملية “التلدين” (annealing)، مما يسمح للهواء بالهروب دون تشويه القطعة.

نصيحة خبير: استخدم المنحنيات (Fillets) بدلاً من الحواف المشطوفة (Chamfers) في قواعد المحركات. تساعد المنحنيات في توزيع الحمل الميكانيكي على مساحة أكبر، مما يمنع حدوث الكسور أثناء الهبوط العنيف.

إتقان هذه الأساسيات يضع حجر الزاوية لطائرة درون تتجاوز حدود التصنيع التقليدي. علم المواد والهندسة هما مفتاح النجاح.

طباعة الطائرات بدون طيار ثلاثية الأبعاد: إتقان التقطيع والتحسين الهوائي

في الجزء الأول، أرسينا المبادئ الأساسية لعلم المواد والفيزياء الهيكلية. ومع ذلك، حتى أقوى خيوط النايلون المعززة بالكربون يمكن أن تفشل إذا كانت “التعليمات الرقمية” — أو ما يعرف بـ G-code — غير محصنة ضد ضغوط الطيران الفريدة. يركز هذا الجزء الثاني من دليلنا في Pea3D Home على الجسر بين التصميم الرقمي والواقع الفيزيائي: هندسة التقطيع (Slicing) المتقدمة، إدارة الإجهاد الحراري، وتحسين الأسطح الديناميكية الهوائية.

تعمل مكونات الطائرات بدون طيار في بيئة مليئة بالاهتزازات الشديدة وعزوم الدوران العالية. لذا، فإن ملفات التقطيع القياسية لا تكفي. يجب أن نتعامل مع برامج التقطيع كأداة هندسية دقيقة، لنضع البلاستيك فقط حيث تتطلبه فيزياء الطيران. وقبل الدخول في هذه الإعدادات المعقدة، من الضروري التأكد من جدوى إنتاجك عبر حاسبة تكلفة الطباعة ثلاثية الأبعاد لضمان دورة تطوير مستدامة لمشاريعك.

1. هندسة التقطيع المتقدمة: ما وراء الإعدادات الافتراضية

برنامج التقطيع (Slicer) هو أداة التحكم الرئيسية في “الجهاز العصبي” الداخلي لطائرتك. بالنسبة للطائرات عالية الأداء، يجب استخدام الإعدادات المتغيرة وتحسين مسارات الألياف.

أ. ارتفاع الطبقة المتغير: التوازن بين الانسيابية والقوة

تتطلب الأسطح الديناميكية الهوائية، مثل أغطية المحركات، منحنيات ناعمة لتقليل سحب الهواء. باستخدام ارتفاع الطبقة المتغير، يمكنك استخدام طبقات رقيقة (مثلاً 0.08 مم) عند المنحنيات لتحسين التدفق الطبقي، وطبقات أكثر سمكاً (مثلاً 0.20 مم) عند الجدران الهيكلية لزيادة سرعة الطباعة وقوة الالتصاق.

ب. أحجام التعديل (Modifier Volumes): التعزيز الاستراتيجي

الحمل على هيكل الطائرة ليس موزعاً بالتساوي. نقاط تثبيت المحركات هي الأكثر عرضة للضغط. بدلاً من طباعة القطعة بالكامل بحشو ثقيل، استخدم أحجام التعديل من أجل:

• زيادة عدد الجدران (إلى 10 أو 12) فقط عند ثقوب تثبيت المحركات لمنع تحطم البلاستيك بسبب البراغي.
• تحويل الحشو من 20% Gyroid إلى 100% Solid عند مفاصل الأذرع لمقاومة عزم الدوران.
• هذه الطريقة تخلق هيكلاً هجيناً: خفيفاً في الأساس وقوياً جداً في النقاط الحرجة.

2. الإدارة الحرارية: سر الالتصاق الجزيئي للطبقات

عند الطباعة بمواد هندسية مثل PA-CF أو ASA، فإن العدو الأكبر هو الإجهاد الحراري الداخلي. إذا بردت الطبقة بسرعة كبيرة، فسيكون الالتصاق الجزيئي ضعيفاً، مما يؤدي إلى تفكك الطبقات أثناء الطيران.

التسخين النشط للغرفة مقابل العزل السلبي

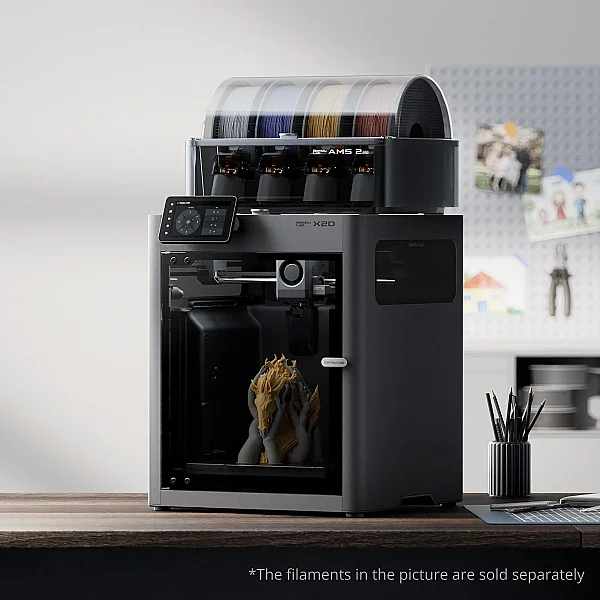

بالنسبة لقطع الطيران الحقيقية، يعد التسخين النشط لغرفة الطباعة (بين 60 و 90 درجة مئوية) أمراً إلزامياً. يحافظ هذا على البلاستيك في حالة “نصف تلدين” أثناء الطباعة، مما يسمح للسلاسل البوليمرية بالتشابك على المستوى الجزيئي. النتيجة: قطع أقوى بنسبة تصل إلى 40% على المحور Z.

3. التحسين الهوائي: تقليل مقاومة الهواء

سطح الطباعة ثلاثية الأبعاد يكون متدرجاً بطبيعته، مما يخلق تدفقات مضطربة. بالنسبة لطائرات السباق السريعة، يقلل هذا السحب من الكفاءة بشكل كبير.

أ. خاصية “Ironing” لتدفق هواء انسيابي

تفعيل خاصية “Ironing” (التنعيم) على الطبقات العليا لقواعد المحركات يزيل الاضطرابات الدقيقة. التنعيم بواسطة الفوهة الساخنة يجعل السطح مستوياً تماماً، مما يقلل من السحب الطفيلي عند السرعات العالية.

ب. التنعيم الكيميائي لقطع ASA

بالنسبة للهياكل الخارجية المصنوعة من مادة ASA، يعد التنعيم بخار الأسيتون تقنية ثورية. فهي تذيب التدرجات الخارجية للطبقات كيميائياً، مما يخلق سطحاً زجاجياً أملس يحسن الانسيابية ويحمي القطعة من الرطوبة.

4. السلاح السري: التلدين (Annealing) بعد الطباعة

حتى الطباعة المثالية تحتوي على توترات داخلية. التلدين هو معالجة حرارية محكومة في بيئة دافئة لعدة ساعات.

• تلدين PA-CF: بالنسبة للنايلون الكربوني، تعيد هذه العملية بلورة البوليمر، مما يزيد بشكل جذري من صلابته ومقاومته للحرارة.
• تعويض الأبعاد: يضع المحترفون دائماً في الحسبان نسبة انكماش (1-2%) قبل طباعة المكونات النهائية.

ملاحظة تقنية: عند التركيب، استخدم مخمدات اهتزاز مصنوعة من مادة TPU (95A) مطبوعة ثلاثياً بين الهيكل ووحدة التحكم بالطيران. يضمن ذلك الحصول على بيانات “نظيفة” جداً من الحساسات.

إتقان برنامج التقطيع هو الخطوة النهائية في سلسلة التصنيع الرقمي. من خلال الجمع بين علم المواد والدقة الهندسية، فإنك تنتقل من مجرد هاوٍ إلى مهندس فضاء.
