Le paysage de la défense moderne et des opérations tactiques évolue rapidement grâce à des solutions compactes, agiles et rentables. Un mini drone de guerre construit avec la technologie d’impression 3D offre des avantages inégalés pour la reconnaissance et le déploiement rapide. Dans ce guide, nous explorerons comment concevoir et fabriquer votre propre unité tactique haute performance à partir de zéro.

1. La puissance des unités tactiques imprimées en 3D

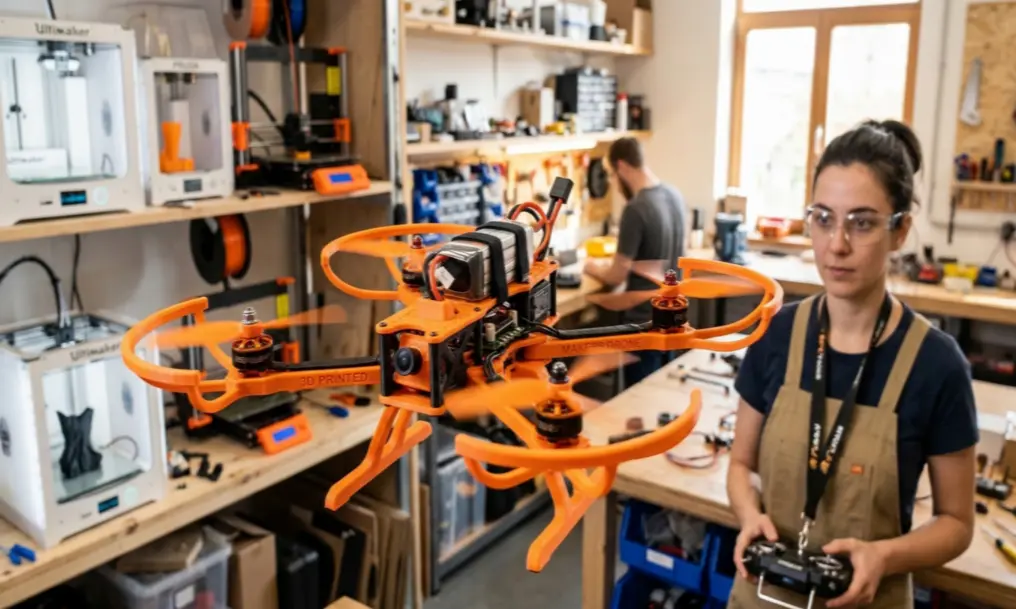

Les châssis en fibre de carbone standard sont rigides mais difficiles à personnaliser. L’utilisation d’une imprimante 3D pour un projet de mini drone de guerre permet :

Réparations rapides sur le terrain : Imprimez et remplacez des bras cassés ou des supports de caméra en quelques heures, pas en semaines.
Design furtif (Stealth) intégré : Créez des formes organiques complexes qui logent l’électronique en interne pour une meilleure protection et aérodynamique.
Efficacité jetable : Les faibles coûts de production rendent ces unités idéales pour les missions à haut risque où la récupération de l’équipement n’est pas garantie.

2. Où trouver des designs professionnels (fichiers STL)

Si vous n’êtes pas un expert en logiciels CAO comme Fusion 360, vous pouvez trouver des fichiers d’ingénierie de haute qualité sur ces plateformes :

GrabCAD : La source de référence pour les ingénieurs mécaniciens. Cherchez « Tactical Quadcopter » ou « Sub-250g Frame ».
Printables : Recherchez des modèles avec un nombre élevé de téléchargements et des vidéos de vol vérifiées.
Projets Open Source : De nombreux projets de technologie de défense hébergent leurs designs sur GitHub pour le développement communautaire.

3. Science des matériaux : Choisir le bon filament

Pour un mini drone de guerre, le matériau doit supporter les impacts à haute vitesse et la chaleur des moteurs.

PA-CF (Nylon chargé carbone) : C’est le standard d’or. Il offre la rigidité du carbone avec la résistance aux chocs du nylon.
ASA : Meilleur que l’ABS pour l’extérieur. Il est résistant aux UV et supporte bien l’exposition directe au soleil lors de missions prolongées.
TPU (95A) : Essentiel pour l’amortissement des vibrations. Utilisez-le pour les supports moteurs et d’antennes afin de protéger l’électronique sensible.

4. Profil de mission : La catégorie Sub-250g

La plupart des mini drones tactiques sont conçus pour rester sous la barre des 250 grammes. Cette catégorie permet :

Agilité accrue : Les drones plus petits peuvent naviguer dans des espaces restreints (fenêtres, forêts).
Signature acoustique réduite : Les petites hélices génèrent moins de bruit, rendant le drone plus difficile à détecter.
Accessibilité légale : Dans de nombreuses régions, les drones de moins de 250g bénéficient de moins de restrictions de vol.

Partie 2 : Propulsion longue portée et électronique tactique pour le mini drone de guerre

Pour qu’un mini drone de guerre soit réellement efficace, il doit posséder deux capacités critiques : une portée opérationnelle étendue et une liaison de données tactique fiable. Dans cette partie, nous nous concentrons sur les composants qui permettront à votre unité imprimée en 3D de remplir sa mission.

1. Systèmes de propulsion haute efficacité

L’efficacité est plus importante que la vitesse pure pour les missions tactiques.

Moteurs Brushless : Pour un drone tactique de moins de 250g, des moteurs de type 1404 ou 1206 avec 3000-4500 KV sont idéaux. Ils offrent la poussée nécessaire pour transporter des capteurs sans vider la batterie instantanément.
Choix des hélices : Les hélices de 3 ou 3,5 pouces offrent le meilleur équilibre entre poussée et réduction de bruit.

2. Communication tactique : ELRS et VTX numérique

Maintenir la liaison dans des environnements complexes est vital.

ExpressLRS (ELRS) 900MHz : Cette liaison offre des kilomètres de portée et une pénétration supérieure à travers les obstacles comme les bâtiments ou les arbres, ce qui est essentiel pour un mini drone de guerre.
Vidéo haute définition : L’utilisation de systèmes comme le DJI O3 Air Unit ou le Walksnail Avatar permet une reconnaissance en temps réel en 1080p, permettant à l’opérateur d’identifier les cibles avec précision.

3. Contrôleur de vol : Le cerveau tactique

Cartes AIO (All-In-One) : Comme l’espace est limité dans un châssis mini, l’utilisation d’une carte AIO (combinant FC et ESC) économise du poids et simplifie le design intérieur.
GPS et Magnétomètre : Même pour un petit drone, un module GPS est obligatoire pour la sécurité « Return to Home » (RTH) et les missions de points de passage autonomes.

4. Gestion de l’énergie : Li-Po vs Li-ion

Alors que les batteries Li-Po offrent des taux de décharge élevés pour la vitesse, les packs Li-ion (cellules 18650) deviennent populaires pour les mini drones tactiques car ils peuvent doubler le temps de vol, permettant des missions de reconnaissance de plus de 20 minutes.

Partie 3 : Réglages du Slicer et intégrité structurelle pour les missions furtives

Lors de la fabrication d’un mini drone de guerre, les réglages de votre slicer déterminent si le châssis survivra à une manœuvre à grande vitesse ou s’il se brisera au premier impact. Pour les opérations tactiques, nous devons équilibrer le poids, la rigidité et la signature acoustique du drone.

1. Nombre de parois (Wall Count) : Le secret de la résistance

Pour un mini drone de guerre, la force provient du périmètre, pas du remplissage.

Réglage : Utilisez au moins 4 à 6 lignes de paroi.
Justification : Un nombre élevé de parois empêche les bras de se tordre sous le couple élevé des moteurs brushless et garantit que le châssis supporte des rencontres « cinétiques » sans se rompre.

2. Optimisation du remplissage pour les châssis tactiques

Motif : Utilisez le remplissage Gyroid. Il offre une résistance isotrope (égale dans toutes les directions) et agit comme un amortisseur naturel pour les vibrations haute fréquence des moteurs.
Densité : Entre 30 % et 50 % est le compromis idéal pour les unités tactiques de moins de 250 g. Cela garde le drone assez léger pour être agile, mais assez solide pour protéger l’électronique interne.

3. Adhérence des couches et fusion thermique

Un drone qui se désintègre en plein vol à cause d’une mauvaise adhérence des couches est un échec de mission.

Température : Imprimez dans la plage haute de votre filament (ex: 270°C+ pour le Nylon-Carbone). Cela garantit que les couches fusionnent en une structure quasi monolithique.
Refroidissement : Gardez le ventilateur de couche à 0 % ou très bas (max 10 %). Un refroidissement lent permet des liaisons moléculaires beaucoup plus fortes entre les couches.

4. Précision pour les composants modulaires

Comme un mini drone de guerre transporte souvent des capteurs ou caméras modulaires :

Expansion horizontale : Calibrez votre imprimante pour que les trous de vis M2 et M3 soient parfaits.
Inserts thermiques (Heat-Set Inserts) : Au lieu de visser directement dans le plastique, utilisez un fer à souder pour presser des inserts en laiton dans le châssis. Cela permet des réparations répétées sur le terrain sans foirer les filetages.

Partie 4 : Aérodynamisme et signatures furtives pour le mini drone de guerre

Dans les opérations tactiques, le succès d’un mini drone de guerre dépend de sa capacité à rester indétectable tout en maintenant une grande stabilité de vol. L’impression 3D nous permet d’aller au-delà des plaques de carbone plates et de créer des géométries complexes et organiques.

1. Réduction de la signature acoustique

Le son est le principal facteur qui trahit un drone à basse altitude. Pour rendre votre mini drone de guerre plus silencieux :

Supports moteurs en TPU : Utilisez des entretoises en TPU 95A entre les moteurs et le châssis. Cela empêche le châssis d’agir comme une caisse de résonance, réduisant considérablement le bourdonnement audible.
Hélices carénées (Ducts) : Pour la reconnaissance en intérieur, des conduits imprimés en 3D peuvent rediriger le flux d’air et atténuer le bruit haute fréquence des pales.

2. Carénages aérodynamiques (Canopies)

Un drone « nu » crée une traînée massive. Une coque imprimée en 3D est essentielle pour :

Fluidité de vol : Couvrir l’électronique et les câbles réduit la résistance à l’air, augmentant la vitesse de pointe et l’efficacité de la batterie jusqu’à 15 %.
Refroidissement interne : Intégrez des « conduits NACA » dans la coque. Ces prises d’air aspirent l’air frais sur le VTX (émetteur vidéo) sans augmenter la traînée, évitant ainsi la surchauffe thermique.

3. Furtivité visuelle et thermique

Filaments mats : Évitez les filaments brillants qui reflètent la lumière du soleil. Utilisez du Nylon mat ou de l’ASA dans des couleurs tactiques comme l’Olive Drab, le Gris plat ou le Tan (sable).
Masquage thermique : Imprimez des boucliers internes pour masquer la chaleur générée par l’ESC. Cela aide à briser la silhouette thermique du drone sur des fonds plus froids.

4. Transparence RF vs Blocage de signal

La fibre de carbone bloque les signaux radio, mais la plupart des filaments d’impression 3D sont transparents aux RF.

Antennes intégrées : Vous pouvez concevoir le châssis de votre mini drone de guerre pour loger les antennes en interne. Cela les protège des dommages lors des crashs et garantit une couverture de signal à 360 degrés sans les zones d’ombre causées par les matériaux conducteurs.

Configuration logicielle, essais sur le terrain et préparation opérationnelle

La phase finale de la construction d’un mini drone de guerre consiste à donner vie au matériel. Une unité tactique n’est efficace que si son contrôleur de vol est parfaitement réglé et si elle est capable de gérer des tâches autonomes sous pression. Dans cette dernière partie, nous finalisons le logiciel et préparons le vol inaugural.

1. Logiciel de vol : Betaflight vs ArduPilot

Pour un mini drone de guerre, le choix du logiciel dépend du profil de la mission :

Betaflight : Idéal pour les missions de reconnaissance agiles et rapides où le pilote a besoin d’une sensation de contrôle total et d’une réponse immédiate.
ArduPilot / PX4 : Le standard de l’industrie pour la planification de missions autonomes, la navigation par points de passage (waypoints) et les protocoles avancés de « Return to Home » (RTH).

2. Réglages pour châssis imprimés en 3D (PID & Filtres)

Les matériaux imprimés en 3D ont des fréquences de résonance différentes de celles de la fibre de carbone.

Filtrage : Vous devrez peut-être appliquer des filtres « Gyro Lowpass » plus agressifs pour compenser la légère flexibilité d’un châssis de mini drone de guerre imprimé en 3D. Cela évite la surchauffe des moteurs.
Dynamic Idle : Assurez-vous que cette fonction est activée pour maintenir les hélices à un régime minimal lors de manœuvres brusques, gardant le contrôle même à zéro gaz.

3. Essais tactiques sur le terrain (Vol inaugural)

Avant de déployer votre mini drone de guerre, suivez ces trois étapes :

Test de vol stationnaire (Hover Test) : Décollez à 1 mètre de hauteur et restez stable pendant 30 secondes. Vérifiez les vibrations et la température des moteurs.
Test de portée et de liaison : Éloignez-vous progressivement jusqu’à la limite de votre zone opérationnelle tout en surveillant la qualité de la liaison (LQ) et le RSSI dans votre casque.
Vérification du Fail-Safe : Déclenchez manuellement l’interrupteur « RTH » pour vous assurer que le drone sait quoi faire s’il perd la connexion avec l’opérateur.

4. Maintenance : L’avantage de l’impression 3D

Dans un scénario réel, des pièces casseront. L’avantage d’un mini drone de guerre construit selon les principes de pea3d.com est que vous êtes le propriétaire de l’usine.

Réparations à la demande : Si un bras moteur casse, n’attendez pas l’expédition ; imprimez-en simplement un nouveau.
Design itératif : En vous basant sur les données de vol, vous pouvez renforcer un point faible ou ajouter un nouveau support de capteur et avoir la version mise à jour prête pour la mission en quelques heures.

Un mini drone de guerre imprimé en 3D peut-il survivre à un crash ?
- Réponse : Oui, s’il est imprimé avec des matériaux comme le PA-CF ou l’ASA et un nombre élevé de parois. L’avantage est que toute pièce cassée peut être réimprimée en quelques heures à moindre coût.
Quel est le meilleur filament pour un drone tactique ?
- Réponse : Le Nylon chargé en fibre de carbone (PA-CF) est le standard d’or pour sa rigidité, sa légèreté et sa résistance aux impacts.
Quelle est l’autonomie d’un drone tactique mini imprimé en 3D ?
- Réponse : Avec un châssis léger optimisé et des batteries Li-ion (18650), on peut atteindre des temps de vol de 20 à 30 minutes.
Est-il légal de construire un mini drone de guerre ?
- Réponse : Les lois varient selon les pays. Vérifiez toujours les réglementations locales de l’aviation civile pour les drones de moins de 250g.
L’impression 3D affecte-t-elle le signal GPS du drone ?
- Réponse : Au contraire, la plupart des filaments sont transparents aux radiofréquences (RF), contrairement au carbone, ce qui améliore souvent la réception GPS et la télémétrie.
