Construire votre fusée fonctionnelle en impression 3D (Guide 2026)

L’industrie aérospatiale est en pleine mutation grâce à l’impression 3D. Des entreprises comme SpaceX utilisent déjà des composants imprimés, et vous pouvez faire de même chez vous. Ce guide vous apprendra à passer de la conception CAO au décollage réel.

Pourquoi choisir l’impression 3D pour votre fusée ?

Contrairement aux modèles traditionnels en carton ou en bois, l’impression 3D offre :

• Précision Aérodynamique : Des ailerons parfaitement symétriques pour une trajectoire rectiligne.
• Prototypage Rapide : En cas de crash, vous pouvez réimprimer une pièce en quelques heures.
• Personnalisation : Créez des supports sur mesure pour des caméras embarquées ou des capteurs.

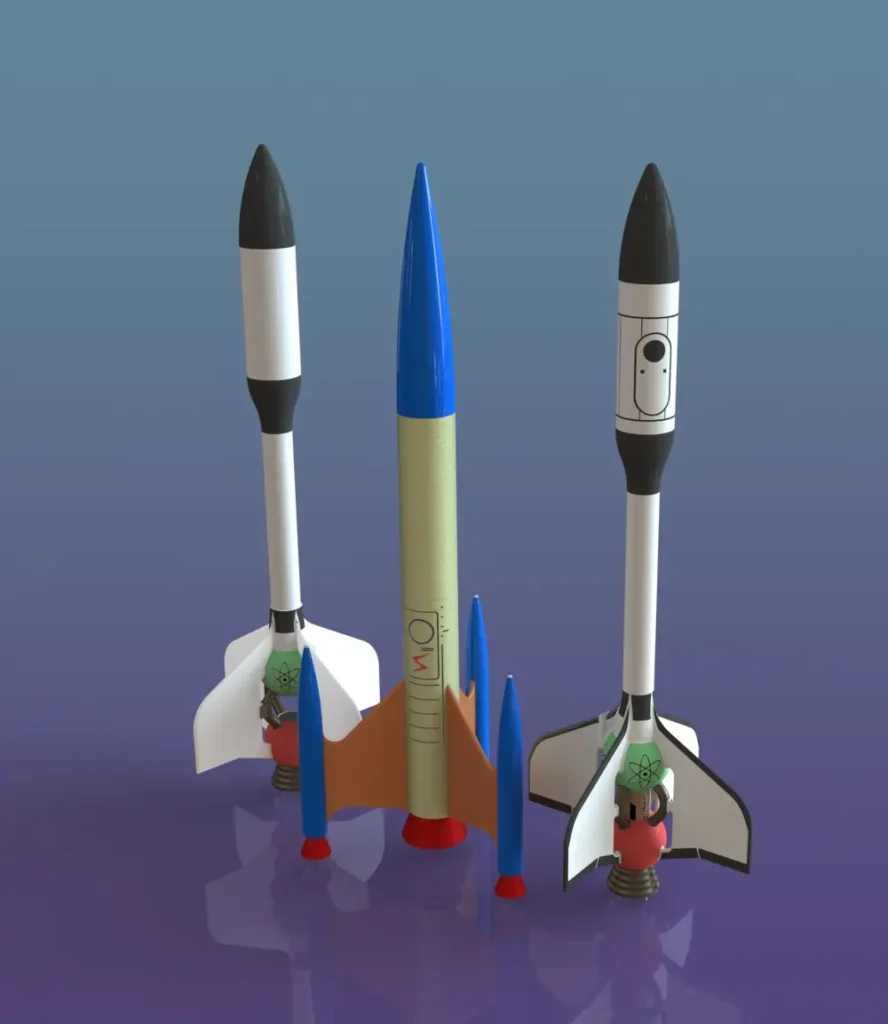

Les composants essentiels pour bien débuter

Pour fabriquer votre première fusée, vous devez comprendre le rôle de chaque pièce imprimée :

1. L’Ogive (Nose Cone) : C’est la pointe de la fusée. Elle doit être parfaitement lisse pour pénétrer l’air. Conseil : Imprimez-la creuse pour pouvoir ajouter du lest si nécessaire.
2. Le Tube de Corps (Body Tube) : Le cylindre principal qui contient le parachute. L’impression en « Mode Vase » est ici la clé pour obtenir une légèreté maximale.
3. Les Ailerons (Fins) : Ce sont les stabilisateurs. Sans eux, la fusée tournoiera sans contrôle. Ils doivent être rigides et solidement fixés.
4. Le Support Moteur (Motor Mount) : La pièce critique qui maintient le moteur à combustible solide. C’est la zone qui subit le plus de chaleur.

Est-ce accessible aux débutants ?

Oui. Avec une imprimante 3D standard (type Ender ou Prusa) et du filament classique, vous avez déjà l’essentiel. Il vous suffira ensuite d’acheter un moteur de classe A, B ou C et un système d’allumage simple pour effectuer votre premier vol.

AVERTISSEMENT DE SÉCURITÉ : La construction de fusées implique des matériaux inflammables et des vitesses élevées. Vérifiez toujours la réglementation locale. Lancez uniquement dans des espaces dégagés, loin des habitations, des personnes et des animaux. La sécurité est la priorité absolue.

Partie 2 : Matériaux de haute performance – Quel filament survit à la vitesse ?

Choisir le mauvais matériau peut transformer votre travail acharné en un tas de plastique fondu en plein vol. Lorsqu’une fusée quitte la rampe de lancement, elle subit une résistance à l’air massive et une chaleur intense provenant du moteur. Voici les matériaux testés pour garantir la survie de votre projet.

1. PLA+ (Tough PLA) : L’arme secrète des débutants

Le PLA standard est souvent trop cassant pour l’aérospatiale amateur, car il risque de se briser à l’atterrissage. Le PLA+ contient des additifs qui absorbent beaucoup mieux les chocs du lancement et de la récupération.

• Idéal pour : Les tubes de corps et les ogives (nose cones).
• Avantages : Très facile à imprimer, offre la finition aérodynamique la plus lisse.

2. PETG : Le choix de la résistance aux impacts

Si vous voulez que votre fusée survive à un atterrissage brutal, le PETG est votre meilleur allié. Il offre un excellent compromis entre facilité d’utilisation et durabilité.

• Idéal pour : Les ailerons (fins) et les mécanismes de récupération internes.
• Avantages : Plus résistant à la chaleur que le PLA et a tendance à plier plutôt qu’à casser lors d’un impact.

3. ABS/ASA : Le « blindage » pour la haute performance

Si votre fusée atteint des vitesses élevées ou si votre support moteur devient extrêmement chaud, l’ABS ou l’ASA est le choix professionnel.

• Idéal pour : Les supports moteurs, les sections d’échappement et les ogives de haute altitude.
• Avantages : Résiste à des températures allant jusqu’à 100°C. L’ASA est également résistant aux UV, ce qui signifie qu’il ne s’affaiblira pas sous le soleil sur le site de lancement.

4. Nylon chargé en fibre de carbone (PA-CF) : Le grade professionnel

C’est le matériau utilisé par les passionnés de haut niveau pour les vols de haute puissance. C’est l’étalon-or pour ceux qui veulent battre des records.

• Idéal pour : Les joints structurels critiques et les ailerons pour les vols transsoniques.
• Avantages : Aussi rigide que l’acier, mais nettement plus léger que le plastique standard.

Matrice de sélection des matériaux

Partie 3 : Secrets du Slicer – Imprimer une fusée légère et ultra-résistante

Le poids est l’ennemi de l’altitude. Cependant, une fusée trop légère risque de ne pas supporter la pression dynamique maximale (Max-Q) lors du vol. Voici comment configurer votre Slicer (Cura, PrusaSlicer ou Bambu Studio) pour équilibrer légèreté et solidité.

1. La magie du « Mode Vase » (Spiralize Outer Contour)

Pour le tube de corps principal (Body Tube), une impression classique avec remplissage est trop lourde.

• La technique : Utilisez le Mode Vase. Cela imprime le tube en une seule ligne continue et spirale.
• L’avantage : Supprime la « couture Z » (Z-seam), ce qui améliore l’aérodynamisme et élimine un point de fragilité structurelle.
• Astuce Pro : Pour qu’un tube à paroi unique soit assez solide, utilisez une buse de 0,6 mm ou 0,8 mm. Cela crée une paroi robuste tout en restant bien plus léger qu’une double paroi standard.

2. Parois et Remplissage pour les Ailerons et l’Ogive

Les ailerons et l’ogive ne peuvent pas être imprimés en mode vase car ils nécessitent un support interne.

• Nombre de parois (Wall Line Count) : Utilisez au moins 3 à 4 parois. La coque extérieure doit être rigide pour ne pas se déformer sous la pression du vent.
• Motif de remplissage : Utilisez le remplissage Gyroïde à 10-15 %. Il offre une résistance égale dans toutes les directions et reste le motif le plus efficace en termes de rapport poids/solidité.
• Couches supérieures : Augmentez les couches supérieures de l’ogive (6-8 couches). Cela ajoute du poids à l’avant, ce qui est bénéfique pour la stabilité du vol.

3. Adhérence des couches et Température

Une rupture structurelle survient souvent aux lignes de couches. Si l’adhérence est faible, la fusée peut « s’accorder » et se briser sous la poussée du moteur.

• La solution : Imprimez dans la fourchette haute de température de votre filament. Cela garantit que les couches fusionnent parfaitement entre elles.
• Ventilation : Pour des matériaux comme le PETG ou l’ASA, gardez la ventilation basse (20-30 %) pour laisser le temps aux couches de se souder solidement.

Profil de découpe idéal pour une fusée

• Hauteur de couche : 0,2 mm (Bon équilibre entre vitesse et finition lisse).
• Vitesse d’impression : 50-60 mm/s (Ralentissez à 20 mm/s pour la pointe de l’ogive).
• Brim (Bordure) : Utilisez un Brim d’au moins 10 mm. Le tube de corps étant haut et fin, le brim est indispensable pour qu’il ne se détache pas du plateau pendant l’impression.

Partie 4 : Stabilité et Aérodynamisme – Pourquoi les fusées basculent et comment l’éviter

Même la plus belle fusée imprimée en 3D s’écrasera si les lois de la physique ne sont pas respectées. Pour que vous puissiez fabriquer une fusée qui vole droit comme une flèche, vous devez maîtriser la relation entre deux points invisibles : le Centre de Gravité (CG) et le Centre de Pression (CP).

1. Le Centre de Gravité (CG)

Le Centre de Gravité est le point d’équilibre exact de votre fusée.

• Comment le trouver : Une fois votre fusée entièrement assemblée (moteur et parachute inclus), essayez de la faire tenir en équilibre sur votre doigt. Le point où elle reste parfaitement horizontale est votre CG.
• Le défi : Comme le moteur se trouve tout en bas, les fusées sont naturellement « lourdes du cul ». Pour un vol stable, nous avons besoin que le poids soit plus proche de la pointe.

2. Le Centre de Pression (CP)

Le Centre de Pression est le point où s’exercent toutes les forces de résistance de l’air et de portance.

• Détermination : Le CP est principalement contrôlé par vos ailerons (fins). Des ailerons plus grands et placés plus bas vers l’arrière déplaceront le CP vers la queue de la fusée.

3. La règle d’or : CG devant le CP

Pour qu’une fusée soit stable, le Centre de Gravité (CG) doit toujours être devant le Centre de Pression (CP).

• Marge de stabilité : Une bonne règle de base est que le CG doit se trouver à environ 1 à 2 fois le diamètre de la fusée devant le CP.
• Corriger l’instabilité :
  • Si votre fusée est instable : Ajoutez un peu de lest (pâte à modeler ou un petit écrou) à l’intérieur de la pointe (ogive) pour tirer le CG vers l’avant.
  • Alternative : Réimprimez des ailerons plus grands pour repousser le CP vers l’arrière.

4. Simulation avec OpenRocket

Avant de gaspiller du filament, nous vous recommandons vivement d’utiliser le logiciel gratuit OpenRocket. Vous pouvez y importer votre design 3D et le logiciel calculera automatiquement votre CG et votre CP. Cela vous permet d’ajuster votre modèle 3D jusqu’à ce qu’il soit parfaitement stable avant de lancer l’impression.

Préparation du lancement et FAQ – Votre guide final pour réussir

Le design est prêt, l’impression est terminée et la stabilité a été vérifiée. C’est maintenant le moment de vérité : le compte à rebours. Pour que vous puissiez effectuer votre premier lancement dès aujourd’hui, nous avons préparé cette liste de vérification critique et répondu aux questions qui séparent l’amateur de l’expert.

1. Liste de vérification pré-vol (Checklist)

Avant de vous rendre sur la rampe de lancement, effectuez ces trois contrôles essentiels pour que votre fusée imprimée en 3D revienne en un seul morceau :

• Déploiement du parachute : Assurez-vous que le parachute glisse hors du tube de corps sans effort. Les surfaces internes imprimées en 3D peuvent être rugueuses ; un peu de talc sur le parachute l’empêchera de coller au plastique.
• Ajustement du moteur : Votre moteur doit être bien serré. S’il y a du jeu, entourez-le d’un tour de ruban de masquage. S’il est trop serré, poncez légèrement l’intérieur du support moteur imprimé.
• Ancrage du cordon de choc : La corde reliant l’ogive (nose cone) au corps doit être solidement collée ou boulonnée. C’est le point de rupture le plus courant lors de l’éjection du parachute.

2. Foire Aux Questions (FAQ) pour le constructeur

Q : Puis-je imprimer le moteur de la fusée en 3D ? R : Non. Les plastiques d’impression 3D ne peuvent pas supporter la pression interne extrême et la chaleur localisée d’une chambre de combustion. Utilisez toujours des moteurs certifiés du commerce (type Estes ou Klima).

Q : Combien de fois puis-je réutiliser une fusée imprimée en 3D ? R : Si votre système de récupération fonctionne, une fusée en PETG ou ASA peut facilement durer plus de 20 lancements. Les modèles en PLA peuvent se déformer s’ils restent trop longtemps au soleil sur le pas de tir.

Q : Mes ailerons vont-ils fondre pendant le vol ? R : Pas à cause de la friction de l’air, mais ils le peuvent à cause de l’échappement du moteur. C’est pourquoi nous recommandons l’ASA ou l’ABS pour le support moteur et la base des ailerons.
