3D-Druck Raketen: Der ultimative Guide 2026 zum Start Ihres ersten DIY-Modells

Die Luft- und Raumfahrtindustrie wird durch den 3D-Druck revolutioniert. Unternehmen wie SpaceX und Relativity Space drucken bereits riesige Raketen für den Orbit. Aber die wahre Revolution findet auf Ihrem Schreibtisch statt. Der 3D-Druck ermöglicht es Ihnen, komplexe aerodynamische Formen mit einer Präzision zu erstellen, die herkömmliche Modelle aus Pappe und Holz einfach nicht erreichen können.

Ob Sie Ingenieurstudent oder Hobbyist sind, der 3D-Druck ist Ihr schnellster Weg zu einem erfolgreichen Start.

Warum sollten Sie Ihre Raketenteile in 3D drucken?

• Aerodynamische Präzision: Im Gegensatz zu handgeschnittenen Flossen liefert der 3D-Druck perfekt symmetrische Komponenten, was für eine gerade Flugbahn unerlässlich ist.
• Rapid Prototyping: Wenn ein Flugdesign instabil ist, können Sie Ihre CAD-Datei anpassen und in nur wenigen Stunden eine neue Version drucken.
• Fortschrittliche Materialien: Moderne Filamente wie PLA+, PETG und kohlefaserverstärktes Nylon sind stark genug, um den intensiven Kräften eines Hochgeschwindigkeitsstarts standzuhalten.

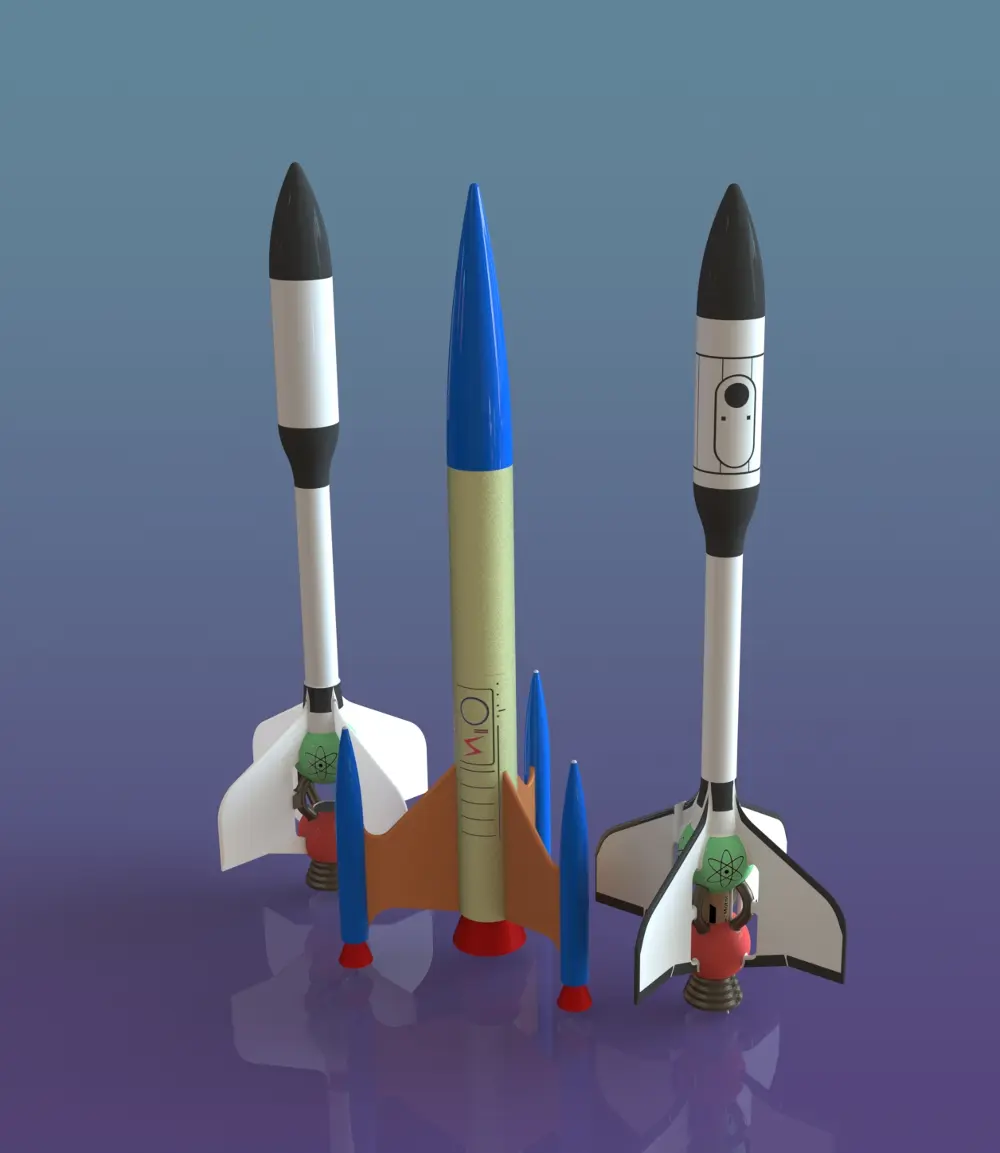

Die Anatomie einer 3D-gedruckten Rakete

Um eine erfolgreiche Rakete zu bauen, müssen Sie verstehen, wie die 3D-gedruckten Teile zusammenwirken:

1. Nasenkonus (Nose Cone): Entwickelt, um die Luft zu durch schneiden und den Widerstand zu verringern. Er ist meist hohl, um Ballast (Gewicht) zur Stabilisierung aufzunehmen.
2. Körperrohr (Body Tube): Der Hauptrumpf, der den Fallschirm und das Bergungssystem enthält. Profi-Tipp: Verwenden Sie den „Vase Mode“ (Spiralaußenkontur), um es ultraleicht und nahtlos zu halten.
3. Flossen (Fins): Diese fungieren als Stabilisatoren. Sie müssen perfekt ausgerichtet sein, damit die Rakete während des Aufstiegs nicht außer Kontrolle gerät.
4. Motorhalterung (Motor Mount): Das Herzstück der Rakete, in dem der Feststoffmotor sitzt. Dieser Bereich erfordert eine hohe Hitzebeständigkeit.

SICHERHEITSHINWEIS: Der Bau von Raketen mit dem 3D-Drucker ist aufregend, beinhaltet aber brennbare Materialien und hohe Geschwindigkeiten. Überprüfen Sie immer Ihre lokalen Gesetze und Vorschriften. Starten Sie nur in weiten, offenen Gebieten, fern von Menschen, Tieren und Gebäuden. Sicherheit ist das oberste Gebot.

Teil 2: Hochleistungsmaterialien – Welches Filament überlebt den Überschallflug? (2026)

Die Wahl des falschen Materials kann Ihre harte Arbeit in Sekundenschnelle in einen Haufen geschmolzenen Kunststoffs verwandeln. Sobald Ihre Rakete die Startrampe verlässt, ist sie massivem Luftwiderstand und intensiver Motorhitze ausgesetzt. Bei pea3d.com haben wir verschiedene Materialien getestet, um herauszufinden, welche den ultimativen Flugbelastungstests wirklich standhalten.

1. PLA+: Die Geheimwaffe für Einsteiger

Standard-PLA ist oft zu spröde für die Raketentechnik, da es bei der Landung leicht brechen kann. PLA+ (Tough PLA) enthält jedoch Additive, die Startstöße viel besser absorbieren.

• Ideal für: Körperrohre und Nasenkonen.
• Vorteile: Am einfachsten zu drucken und bietet das glatteste aerodynamische Finish.
• Nachteile: Geringe Hitzebeständigkeit (verformt sich ab 60°C).

2. PETG: Die schlagfeste Wahl

Wenn Sie möchten, dass Ihre Rakete eine harte Landung übersteht, ist PETG Ihr bester Freund. Es schließt die Lücke zwischen einfacher Handhabung und hoher Haltbarkeit.

• Ideal für: Flossen (Fins) und interne Bergungsmechanismen.
• Vorteile: Höhere Hitzebeständigkeit als PLA und neigt dazu, sich bei Aufprall eher zu biegen als zu brechen.
• Nachteile: Kann zu „Stringing“ neigen, was mehr Nachbearbeitung für eine glatte Oberfläche erfordert.

3. ABS/ASA: Die „Rüstung“ für Geschwindigkeitsfans

Wenn Ihre Rakete hohe Geschwindigkeiten erreicht oder Ihre Motorhalterung extrem heiß wird, ist ABS oder ASA die professionelle Wahl.

• Ideal für: Motorhalterungen, Auspuffsektionen und Hochgeschwindigkeits-Nasenkonen.
• Vorteile: Hält Temperaturen bis zu 100°C stand. ASA ist zudem UV-beständig, was bedeutet, dass es unter der Sonne am Startplatz nicht schwächer wird.
• Nachteile: Erfordert einen geschlossenen Druckerraum und kann sich bei falscher Handhabung verziehen (Warping).

4. Kohlefaserverstärktes Nylon (PA-CF): Die Profi-Klasse

Die weltbesten Modellraketenbauer verwenden dieses Material für Hochleistungsflüge. Es ist der Goldstandard für alle, die Rekorde brechen wollen.

• Ideal für: Kritische strukturelle Verbindungen und Flossen für transsonische Flüge.
• Vorteile: So steif wie Stahl, aber deutlich leichter als Standard-Kunststoff.
• Nachteile: Sehr teuer und erfordert eine gehärtete Stahldüse zum Drucken.

Matrix zur Materialauswahl

Teil 3: Slicer-Geheimnisse – Federleicht und dennoch stabil drucken

Das Gewicht ist der größte Feind der Flughöhe. Eine Rakete muss jedoch stabil genug sein, um dem maximalen dynamischen Druck (Max-Q) standzuhalten. Hier sind die optimalen Slicer-Einstellungen für den Raketenbau:

1. Der Vasen-Modus (Spiralize Outer Contour)

Für das Hauptgehäuse (Body Tube) ist das Drucken mit Infill meist zu schwer.

• Die Technik: Verwenden Sie den Vasen-Modus. Das Gehäuse wird in einer einzigen, ununterbrochenen Linie gedruckt.
• Der Vorteil: Es gibt keine Z-Naht (Z-Seam). Das sorgt für eine perfekte Aerodynamik und verhindert strukturelle Schwachstellen.
• Pro-Tipp: Um ein einwandiges Rohr stabil genug zu machen, nutzen Sie eine 0,6 mm oder 0.8 mm Düse. Dies erzeugt eine robuste Wandung bei minimalem Gewicht.

2. Wandstärke und Infill für Finnen und Nasenkonen

Finnen und Nasenkonen benötigen interne Stabilität und können nicht im Vasen-Modus gedruckt werden.

• Wandlinien (Wall Line Count): Mindestens 3 bis 4 Linien. Die Außenhülle muss steif sein, um unter Winddruck nicht einzuknicken.
• Infill-Muster: Verwenden Sie Gyroid-Infill mit 10-15 %. Gyroid bietet in alle Richtungen die gleiche Festigkeit und ist das gewichtseffizienteste Muster.
• Obere Schichten: Erhöhen Sie die Anzahl der oberen Schichten beim Nasenkonus (6-8 Schichten). Dies sorgt für das nötige Gewicht an der Spitze, was die Flugstabilität verbessert.

3. Schichthaftung und Temperatur

Ein strukturelles Versagen passiert oft an den Schichtlinien (Layer Lines). Wenn der Motor schiebt, aber der Luftwiderstand bremst, darf die Rakete nicht auseinanderreißen.

• Die Lösung: Drucken Sie am oberen Ende des Temperaturbereichs Ihres Filaments. Dies garantiert, dass die Schichten optimal miteinander verschmelzen.
• Kühlung: Reduzieren Sie bei Materialien wie PETG oder ASA die Lüfterdrehzahl auf 20-30 %, um die Bindung zwischen den Schichten zu stärken.

Ideales Slicer-Profil für Raketen

• Schichthöhe: 0,2 mm (Guter Kompromiss zwischen Geschwindigkeit und Oberfläche).
• Druckgeschwindigkeit: 50-60 mm/s (An der Spitze des Nasenkonus auf 20 mm/s drosseln).
• Brim: Verwenden Sie einen Brim von mindestens 10 mm, um sicherzustellen, dass das hohe, schmale Gehäuse während des Drucks fest auf dem Druckbett stehen bleibt.

Teil 4: Stabilität und Aerodynamik – Warum Raketen taumeln und wie man es verhindert

Selbst die am besten gedruckte Rakete wird unkontrolliert trudeln, wenn die physikalischen Grundlagen nicht stimmen. Für einen erfolgreichen Flug müssen Sie das Zusammenspiel zwischen zwei unsichtbaren Punkten beherrschen: dem Schwerpunkt (CG) und dem Druckpunkt (CP).

1. Der Schwerpunkt (Center of Gravity – CG)

Der Schwerpunkt ist der Punkt, an dem die Rakete perfekt ausbalanciert ist.

• So finden Sie ihn: Nehmen Sie die flugfertige Rakete (inklusive Motor und Fallschirm) und balancieren Sie sie auf Ihrem Finger. Der Punkt, an dem sie waagerecht bleibt, ist Ihr CG.
• Die Herausforderung: Da der Motor hinten sitzt, sind Raketen von Natur aus hecklastig. Für einen stabilen Flug muss das Gewicht jedoch weiter nach vorne verlagert werden.

2. Der Druckpunkt (Center of Pressure – CP)

Der Druckpunkt ist der Punkt, an dem alle aerodynamischen Kräfte (Auftrieb und Luftwiderstand) auf die Rakete wirken.

• Bestimmung: Der CP wird hauptsächlich durch die Flossen (Fins) bestimmt. Größere Flossen, die weiter hinten am Heck sitzen, verschieben den CP nach hinten.

3. Die goldene Regel: CG vor CP

Damit eine Rakete wie ein Pfeil geradeaus fliegt, muss der Schwerpunkt (CG) immer vor dem Druckpunkt (CP) liegen.

• Stabilitätsmarge: Als Faustregel gilt, dass der CG mindestens ein- bis zweimal den Raketendurchmesser vor dem CP liegen sollte.
• Problemlösungen:
  • Bei Instabilität: Fügen Sie Ballast (z. B. Knete oder eine kleine Metallmutter) in die Spitze des Nasenkonus ein, um den CG nach vorne zu ziehen.
  • Alternative: Vergrößern Sie die Flossen oder setzen Sie diese weiter nach hinten, um den CP zum Heck zu verschieben.

4. Simulation vor dem Start

Bevor Sie Filament verschwenden, sollten Sie kostenlose Software wie OpenRocket nutzen. Sie können Ihr 3D-Design eingeben, und das Programm berechnet CG und CP automatisch. So sehen Sie sofort, ob Ihre Rakete stabil fliegen wird oder Anpassungen am Design nötig sind.

Teil 5: Startvorbereitung und Experten-FAQ – Ihr Weg zum erfolgreichen Flug

Das Design ist fertig, der Druck ist abgeschlossen und die Stabilität wurde geprüft. Nun folgt der spannendste Moment: der Countdown. In diesem abschließenden Teil behandeln wir die essenzielle Checkliste vor dem Start, beantworten häufige Fragen der Community und geben die technischen SEO-Vorgaben für eine optimale Sichtbarkeit.

1. Die Checkliste vor dem Start

Führen Sie diese drei kritischen Prüfungen durch, damit Ihr 3D-gedrucktes Modell sicher zurückkehrt:

• Fallschirm-Check: Stellen Sie sicher, dass der Fallschirm leicht aus dem Gehäuserohr gleitet. 3D-gedruckte Oberflächen im Inneren können rau sein; ein wenig Talkumpuder auf dem Schirm verhindert das Festkleben.
• Motor-Passung: Der Raketenmotor muss fest sitzen. Wenn er zu locker ist, wickeln Sie ein Stück Kreppband um den Motor. Wenn er zu fest sitzt, schleifen Sie die Innenseite der Motorhalterung leicht ab.
• Schockkabel-Anker: Die Schnur, die den Nasenkonus mit dem Gehäuse verbindet, muss sicher verklebt oder verschraubt sein. Dies ist die häufigste Fehlerquelle beim Ausstoß des Fallschirms.

2. Häufig gestellte Fragen (FAQ)

F: Kann ich den Raketenmotor selbst in 3D drucken? A: Nein. 3D-gedruckte Kunststoffe halten dem extremen Innendruck und der Hitze einer Brennkammer nicht stand. Verwenden Sie zu Ihrer Sicherheit immer zertifizierte, kommerzielle Feststoffmotoren (z. B. von Estes oder Klima).

F: Wie oft kann ich eine 3D-gedruckte Rakete wiederverwenden? A: Wenn das Bergungssystem (Fallschirm) einwandfrei funktioniert, kann eine Rakete aus PETG oder ASA problemlos über 20 Starts überstehen. PLA-Raketen können sich an heißen Tagen auf dem Startplatz verformen.

F: Schmelzen meine 3D-gedruckten Flossen während des Flugs? A: Nicht durch die Luftreibung, aber möglicherweise durch die Abgase des Motors. Deshalb empfehlen wir ASA oder ABS für die Motorhalterung und den unteren Teil der Flossen.
