Cómo fabricar un mini dron de guerra con impresora 3D – Guía de Ingeniería

El panorama de la defensa moderna y las operaciones tácticas está cambiando gracias a soluciones compactas, ágiles y rentables. Un mini dron de guerra construido con tecnología de impresión 3D ofrece ventajas inigualables para el reconocimiento y el despliegue rápido. En esta guía, exploraremos cómo diseñar y fabricar tu propia unidad táctica de alto rendimiento desde cero.

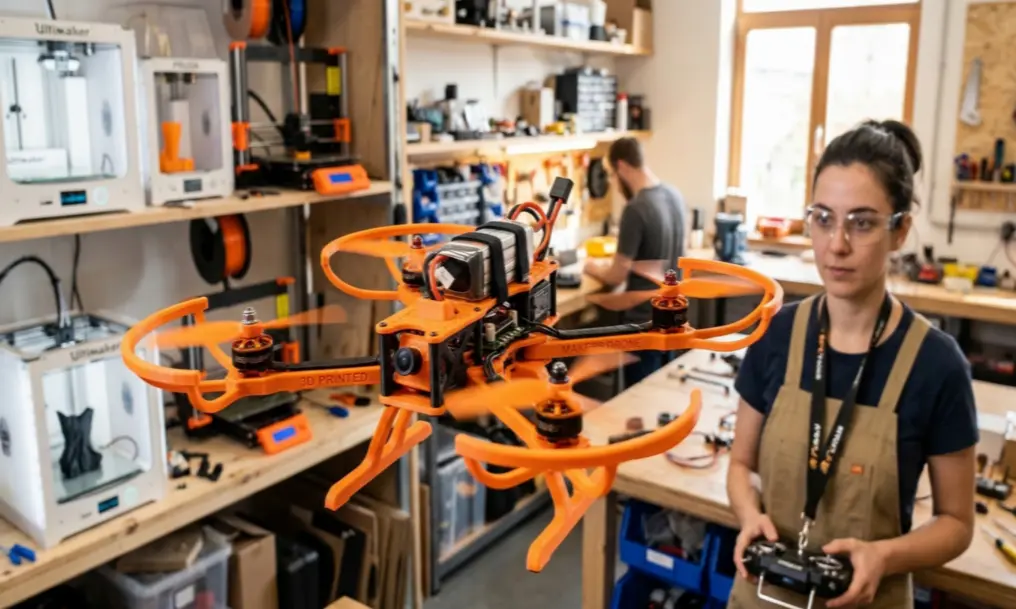

1. El poder de las unidades tácticas impresas en 3D

Los marcos de fibra de carbono estándar son rígidos y difíciles de personalizar. El uso de una impresora 3D para un proyecto de mini dron de guerra permite:

• Reparaciones rápidas en el campo: Imprime y reemplaza brazos rotos o soportes de cámara en cuestión de horas, no semanas.
• Diseño sigiloso (Stealth) integrado: Crea formas orgánicas complejas que albergan la electrónica internamente para una mejor protección y aerodinámica.
• Eficiencia desechable: Los bajos costes de producción hacen que estas unidades sean ideales para misiones de alto riesgo donde la recuperación del equipo no está garantizada.

2. Dónde encontrar diseños profesionales (Archivos STL)

Si no eres un experto en software CAD como Fusion 360, puedes encontrar archivos de ingeniería de alta calidad en estas plataformas:

• GrabCAD: La fuente principal para ingenieros mecánicos. Busca «Tactical Quadcopter» o «Sub-250g Frame».
• Printables: Busca diseños con un alto número de descargas y videos de vuelo verificados.
• Proyectos Open Source: Muchos proyectos de tecnología de defensa alojan sus diseños de marcos en GitHub para el desarrollo comunitario.

3. Ciencia de materiales: Eligiendo el filamento adecuado

Para un mini dron de guerra, el material debe soportar impactos de alta velocidad y el calor de los motores.

• PA-CF (Nailon con Fibra de Carbono): Es el estándar de oro. Proporciona la rigidez de la fibra de carbono con la resistencia al impacto del nailon.
• ASA: Mejor que el ABS para uso en exteriores. Es resistente a los rayos UV y soporta bien la luz solar directa durante misiones prolongadas.
• TPU (95A): Esencial para la amortiguación de vibraciones. Úsalo para soportes de motor y de antena para proteger la electrónica sensible.

4. Perfil de misión: Categoría Sub-250g

La mayoría de los mini drones tácticos están diseñados para mantenerse por debajo de los 250 gramos. Esta categoría permite:

• Agilidad aumentada: Los drones más pequeños pueden navegar por espacios estrechos (ventanas, bosques).
• Menor firma acústica: Las hélices más pequeñas generan menos ruido, lo que hace que el dron sea más difícil de detectar.
• Accesibilidad legal: En muchas regiones, los drones de menos de 250g tienen menos restricciones de vuelo.

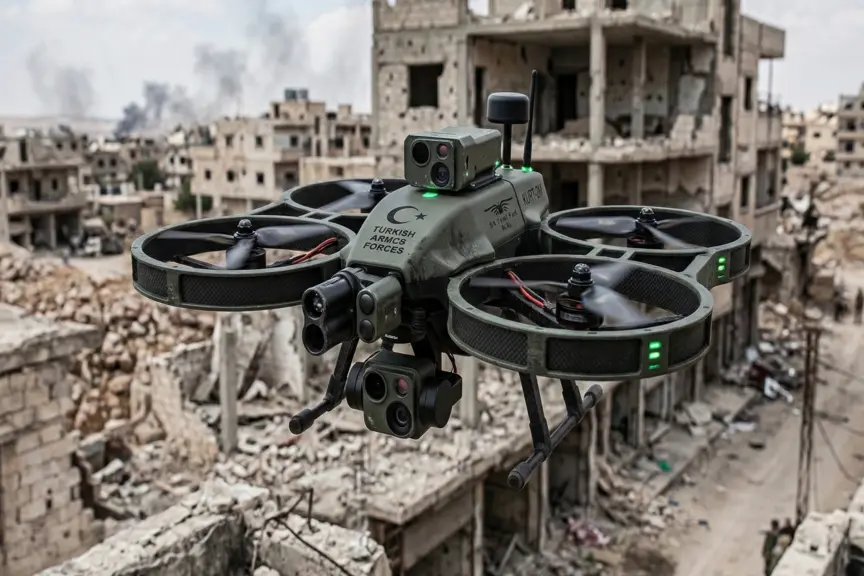

Parte 2: Propulsión de largo alcance y electrónica táctica para el mini dron de guerra

Para que un mini dron de guerra sea verdaderamente efectivo, debe poseer dos capacidades críticas: un rango operativo extendido y un enlace de datos táctico confiable. En esta parte, nos enfocamos en el «sistema nervioso» y los «músculos» de tu unidad impresa en 3D.

1. Sistemas de propulsión de alta eficiencia

La eficiencia es más importante que la velocidad pura para las misiones tácticas.

• Motores Brushless: Para un dron táctico de menos de 250g, los motores tipo 1404 o 1206 con 3000-4500 KV son ideales. Proporcionan la elevación necesaria para sensores sin agotar la batería instantáneamente.
• Elección de hélices: Las hélices de 3 o 3,5 pulgadas ofrecen el mejor equilibrio entre empuje y reducción de ruido.

2. Comunicación táctica: ELRS y VTX Digital

Mantener el enlace en entornos complejos es vital.

• ExpressLRS (ELRS) 900MHz: Este enlace proporciona kilómetros de alcance y una penetración superior a través de obstáculos como edificios o árboles, algo esencial para un mini dron de guerra.
• Video de alta definición: El uso de sistemas como DJI O3 Air Unit o Walksnail Avatar permite un reconocimiento en tiempo real a 1080p, lo que permite al operador identificar objetivos con precisión.

3. Controlador de vuelo: El cerebro táctico

• Placas AIO (All-In-One): Dado que el espacio es limitado en un marco mini, el uso de una placa AIO que combina el controlador de vuelo y el ESC ahorra peso y simplifica el diseño interior impreso en 3D.
• GPS y Magnetómetro: Incluso para un dron pequeño, un módulo GPS es obligatorio para la seguridad de «Regreso a Casa» (RTH) y misiones de puntos de ruta autónomos.

4. Gestión de energía: Li-Po vs. Li-ion

Mientras que las baterías Li-Po ofrecen altas tasas de descarga para ráfagas de velocidad, los paquetes de Li-ion (celdas 18650) son cada vez más populares para drones tácticos mini porque pueden duplicar el tiempo de vuelo, permitiendo misiones de reconocimiento de más de 20 minutos.

Parte 3: Ajustes del Slicer e integridad estructural para misiones de sigilo

Al fabricar un mini dron de guerra, los ajustes del laminador determinan si el chasis sobrevivirá a una maniobra de alta velocidad o si se desintegrará al primer impacto. Para operaciones tácticas, debemos equilibrar el peso, la rigidez y la firma acústica del dron.

1. Recuento de paredes: El secreto de la resistencia

En un mini dron de guerra, la fuerza proviene del perímetro, no del relleno.

• Configuración: Utiliza al menos de 4 a 6 líneas de pared.
• Razón: Un recuento alto de paredes evita que los brazos se tuerzan bajo el alto par motor (torque) de los motores brushless y asegura que el chasis soporte encuentros «cinéticos» sin romperse.

2. Optimización del relleno para chasis tácticos

• Patrón: Utiliza relleno Gyroid. Proporciona una fuerza isotrópica (igual resistencia en todas las direcciones) y actúa como un amortiguador natural para las vibraciones de alta frecuencia del motor.
• Densidad: Entre el 30% y el 50% es el punto ideal para unidades tácticas de menos de 250g. Esto mantiene el dron lo suficientemente ligero para ser ágil, pero lo bastante sólido para proteger la electrónica interna.

3. Adhesión de capas y unión térmica

Un dron que se desmonta en el aire debido a una mala adhesión de capas es un fracaso de misión.

• Temperatura: Imprime en el extremo superior del rango de tu filamento (por ejemplo, más de 270°C para Nailon con Fibra de Carbono). Esto asegura que las capas se fundan en una estructura casi monolítica.
• Ventilación: Mantén el ventilador de capa al 0% o muy bajo (máximo 10%). Un enfriamiento lento produce enlaces moleculares mucho más fuertes entre las capas.

4. Precisión para componentes modulares

Dado que un mini dron de guerra a menudo transporta sensores o cámaras modulares:

• Expansión horizontal: Calibra tu impresora para que los agujeros de los tornillos M2 y M3 sean perfectos.
• Insertos térmicos (Heat-Set Inserts): En lugar de atornillar directamente sobre el plástico, usa un soldador para insertar casquillos de latón en el chasis. Esto permite reparaciones repetidas en el campo sin desgastar las roscas.

Parte 4: Aerodinámica y firmas de sigilo para el mini dron de guerra

En las operaciones tácticas, el éxito de un mini dron de guerra depende de su capacidad para permanecer indetectable mientras mantiene una alta estabilidad de vuelo. La impresión 3D nos permite ir más allá de las placas planas de fibra de carbono y crear geometrías complejas y orgánicas.

1. Reducción de la firma acústica

El sonido es el principal factor que delata a un dron a baja altura. Para que tu mini dron de guerra sea más silencioso:

• Soportes de motor en TPU: Utiliza espaciadores de TPU 95A entre los motores y el chasis. Esto evita que el chasis actúe como una caja de resonancia, reduciendo significativamente el zumbido perceptible.
• Hélices con conductos (Ducts): Para el reconocimiento en interiores o espacios cerrados, los conductos impresos en 3D pueden redirigir el flujo de aire y amortiguar el ruido de alta frecuencia de las palas.

2. Cubiertas aerodinámicas (Canopies)

Un dron «desnudo» crea una resistencia masiva. Una cubierta impresa en 3D es esencial para:

• Vuelo fluido: Cubrir la electrónica y los cables reduce la resistencia al aire, aumentando la velocidad máxima y la eficiencia de la batería hasta en un 15%.
• Refrigeración interna: Diseña «conductos NACA» en la cubierta. Estas tomas de aire aspiran aire fresco sobre el VTX (transmisor de video) sin aumentar la resistencia, evitando el apagado térmico durante misiones largas.

3. Sigilo visual y térmico

• Filamentos mate: Evita los filamentos brillantes. Reflejan la luz solar y son fáciles de detectar. Usa Nylon mate o ASA en colores tácticos como Verde Oliva, Gris Plano o Tan (arena).
• Enmascaramiento térmico: Imprime protectores internos para ocultar el calor generado por el ESC. Esto ayuda a romper la silueta térmica del dron contra fondos más fríos.

4. Transparencia RF vs. Bloqueo de señal

La fibra de carbono bloquea las señales de radio, pero la mayoría de los filamentos de impresión 3D son transparentes a la RF.

• Antenas integradas: Puedes diseñar el chasis de tu mini dron de guerra para albergar las antenas internamente. Esto las protege de daños en impactos y garantiza una cobertura de señal de 360 grados sin los puntos ciegos causados por materiales conductores.

Configuración de software, pruebas de campo y preparación operativa

La fase final de la construcción de un mini dron de guerra consiste en dar vida al hardware. Una unidad táctica es tan buena como la configuración de su controlador de vuelo y su capacidad para manejar tareas autónomas bajo presión. En esta última parte, finalizamos el software y nos preparamos para el vuelo inaugural.

1. Software de vuelo: Betaflight vs. ArduPilot

Para un mini dron de guerra, la elección del software depende del perfil de la misión:

• Betaflight: Ideal para misiones de reconocimiento ágiles y rápidas donde el piloto necesita una sensación de control total y respuesta inmediata.
• ArduPilot / PX4: El estándar de la industria para la planificación de misiones autónomas, navegación por puntos de ruta y protocolos sofisticados de «Regreso a Casa» (RTH).

2. Ajustes para chasis impresos en 3D (PID y Filtros)

Los materiales impresos en 3D tienen frecuencias de resonancia diferentes a las de la fibra de carbono.

• Filtrado: Es posible que necesites aplicar filtros «Gyro Lowpass» más agresivos para compensar la ligera flexibilidad de un chasis de mini dron de guerra impreso en 3D. Esto evita el sobrecalentamiento de los motores y las oscilaciones en vuelo.
• Dynamic Idle: Asegúrate de que esta función esté activada para mantener las hélices girando a un RPM mínimo durante maniobras bruscas, manteniendo el control incluso con el acelerador al cero.

3. Pruebas de campo tácticas (Vuelo inaugural)

Antes de desplegar tu mini dron de guerra, sigue estos tres pasos:

• Prueba de estacionario (Hover Test): Despega a 1 metro de altura y mantente estable durante 30 segundos. Verifica las vibraciones y la temperatura del motor.
• Prueba de rango y enlace: Vuela gradualmente hasta el límite de tu área operativa mientras monitoreas la Calidad del Enlace (LQ) y el RSSI en tus gafas.
• Verificación de seguridad (Fail-Safe): Activa manualmente el interruptor de «RTH» para asegurar que el dron sepa qué hacer si pierde la conexión con el operador.

4. Mantenimiento: La ventaja de la impresión 3D

En un escenario real, las piezas se romperán. La ventaja de un mini dron de guerra construido bajo los principios de pea3d.com es que tú eres el dueño de la fábrica.

• Reparaciones bajo demanda: Si un brazo de motor se rompe, no esperas al envío; simplemente imprimes uno nuevo.
• Diseño iterativo: Basándote en los datos de vuelo, puedes reforzar un punto débil o añadir un nuevo soporte para sensores y tener la versión actualizada lista para la misión en pocas horas.

1. ¿Puede un mini dron de guerra impreso en 3D sobrevivir a un choque?
   • Respuesta: Sí, si se imprime con materiales como PA-CF o ASA y un alto recuento de paredes. La gran ventaja es que cualquier pieza dañada se puede reimprimir en horas a un coste mínimo.
2. ¿Cuál es el mejor filamento para un dron táctico?
   • Respuesta: El nailon reforzado con fibra de carbono (PA-CF) es el estándar de oro por su rigidez, ligereza y alta resistencia a los impactos.
3. ¿Cuánto tiempo puede volar un dron táctico mini impreso en 3D?
   • Respuesta: Con un chasis ligero optimizado y baterías de Li-ion (18650), se pueden lograr tiempos de vuelo de entre 20 y 30 minutos.
4. ¿Es legal construir un mini dron de guerra?
   • Respuesta: Las leyes varían según el país. Siempre verifica las regulaciones locales de aviación civil para drones de menos de 250g y equipos tácticos.
5. ¿La impresión 3D afecta a la señal GPS del dron?
   • Respuesta: Al contrario, la mayoría de los filamentos son transparentes a la radiofrecuencia (RF), a diferencia de la fibra de carbono, lo que mejora la calidad de la señal GPS y la telemetría.
