3D Yazıcı Çizim Rehberi: Sıfırdan Modelleme ve Çizim Teknikleri

3D yazıcı çizim süreci, dijital bir hayalin fiziksel ve dokunulabilir bir objeye dönüşmesindeki en kritik aşamadır. Birçok kullanıcı internetten hazır modeller indirerek bu hobiye başlasa da, gerçek üretim özgürlüğü kendi 3D yazıcı çizim dosyalarınızı oluşturduğunuzda başlar. Kendi parçanızı tasarlamak, sadece bir hobi değil, aynı zamanda mühendislik ve yaratıcılığın birleştiği bir üretim disiplinidir. Bu kapsamlı rehberde, bir objenin tasarım aşamasından baskı aşamasına kadar olan tüm teknik süreci, en popüler yazılımları ve üretim maliyetlerini nasıl optimize edebileceğinizi inceleyeceğiz.

1. Bölüm: 3D Modellemenin Temel Mantığı ve Katmanlı Üretim

3D yazıcı çizim yaparken ilk anlamanız gereken şey, bilgisayar ekranındaki görselin fiziksel kurallara tabi olacağıdır. 3D yazıcılar, katmanlı üretim (Additive Manufacturing) teknolojisini kullanır. Bu, modelin aşağıdan yukarıya doğru, ince katmanlar halinde inşa edildiği anlamına gelir.

1.1. Geometrik Doğruluk ve Manifold Yapı

Bir çizimin yazıcı tarafından algılanabilmesi için “Manifold” (su geçirmez) olması gerekir. Eğer modelinizin yüzeylerinde delikler varsa veya et kalınlığı sıfır olan yüzeyler kullanılmışsa, dilimleme yazılımı (Slicer) bu modeli katı bir obje olarak işleyemez. 3D yazıcı çizim sürecinde “su geçirmezlik”, modelin kapalı bir hacme sahip olması demektir. Mesh hataları genellikle Blender gibi poligon tabanlı programlarda sıkça görülür ve baskı öncesinde mutlaka onarılmalıdır.

1.2. Et Kalınlığı (Wall Thickness) Optimizasyonu

3D yazıcılarda en yaygın hatalardan biri, tasarımlarda yeterli et kalınlığı bırakmamaktır. Genellikle standart bir 0.4 mm nozzle (nozul) kullanıyorsanız, duvar kalınlığınızın en az 0.8 mm veya 1.2 mm (nozzle çapının katları) olması gerekir. Çok ince duvarlar baskı sırasında esner, kırılır veya hiç basılamaz. Eğer parçanız mekanik bir yük taşıyacaksa, duvar sayısını artırmak doluluk oranını (infill) artırmaktan çok daha fazla yapısal direnç sağlar.

2. Bölüm: En İyi 3D Yazıcı Çizim Programları ve Arayüz Detayları

Hangi yazılımı seçeceğiniz, ne tür bir ürün tasarlamak istediğinize bağlıdır. İşte en popüler seçeneklerin detaylı incelemesi:

2.1. Tinkercad: Yeni Başlayanlar İçin Geometrik Modelleme

Tinkercad, Autodesk tarafından sunulan tamamen ücretsiz ve tarayıcı tabanlı bir yazılımdır.

• Hizalama Araçları: Tasarımda iki objeyi tam ortalamak için L kısayolunu kullanarak hizalama noktalarını belirleyebilirsiniz.
• Çalışma Düzlemi (Workplane): W tuşu ile objelerin herhangi bir yüzeyine yeni bir çalışma düzlemi atayarak o yüzey üzerine eklemeler yapabilirsiniz.
• Karmaşık Şekiller: Tinkercad sadece temel şekillerden ibaret değildir; “Shape Generators” sekmesi üzerinden dişli çarklar, yaylar ve parametrik metinler oluşturabilirsiniz.

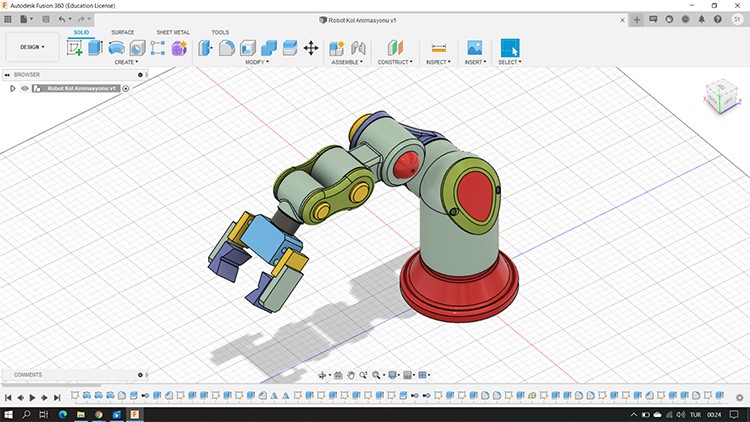

2.2. Fusion 360: Endüstriyel Standart ve Teknik Hassasiyet

Eğer milimetrik hassasiyette yedek parçalar veya birbirine geçmeli mekanizmalar çizmek istiyorsanız Fusion 360 rakipsizdir.

• Sketch (Taslak) Mantığı: Her 3D yazıcı çizim süreci bir düzlem seçilerek başlar. Çizgiler, yaylar ve daireler çizildikten sonra bu 2D taslaklar “Extrude” (Yükseltme) komutuyla 3 boyutlu hale getirilir.
• Constraints (Kısıtlamalar): Çizgilerin birbirine paralel, dik veya teğet olması sağlanarak tasarımın bozulması engellenir.
• Tarih Çizelgesi: Ekranın altındaki çizelge sayesinde tasarımın herhangi bir aşamasına geri dönüp ölçüleri değiştirebilirsiniz; tüm model bu değişikliğe göre kendini günceller.

2.3. Blender: Sanatsal Özgürlük ve Poligon Modelleme

Figürler, heykeller veya karmaşık dekoratif objeler için Blender en güçlü araçtır.

• Sculpting (Heykel): Dijital bir kil ile oynar gibi fırçalarla modeli şekillendirebilirsiniz.
• Modifier Sistemi: “Subdivision Surface” ile modelinizi pürüzsüzleştirebilir veya “Boolean” ile iki objeyi birbirinden hızlıca çıkarabilirsiniz.
• 3D Print Toolbox: Blender içindeki bu ücretsiz eklenti, modelinizin basılabilir olup olmadığını analiz eder, ince duvarları ve delikleri size raporlar.

3. Bölüm: Profesyonel Tasarım Teknikleri ve Optimizasyon

Çiziminizi bitirdiğinizde işiniz henüz bitmiş sayılmaz. Tasarımı baskıya hazırlarken dikkat etmeniz gereken hayati kurallar vardır:

3.1. 45 Derece Kuralı ve Destek (Support) Stratejileri

3D yazıcılar havaya plastik dökemez. 45 dereceden fazla eğimli alanlarda “support” adı verilen destek yapıları gerekir.

• Y-H-T Kuralı: Y harfi gibi genişleyen açılar destek istemez. H harfi gibi köprü kuran yapılar kısa mesafede destek istemez. Ancak T harfi gibi aniden havada başlayan kollar mutlaka destek gerektirir.
• Pah Kırma (Chamfer) Kullanımı: Tasarımlarınızdaki keskin çıkıntıları 45 derece eğimli (Chamfer) yaparak destek ihtiyacını ortadan kaldırabilirsiniz. Bu, hem filament tasarrufu sağlar hem de baskı sonrası temizlik süresini azaltır.

3.2. Tolerans Payları ve Mekanik Geçmeler (Clearance)

İki parçalı bir tasarımda (örneğin bir kapak ve kutu), parçaların birbirine pürüzsüzce geçmesi için tasarımda boşluk bırakılmalıdır.

• Standart Tolerans: Genellikle 0.2 mm ile 0.3 mm arası bir boşluk çoğu yazıcı için idealdir.
• Sıkı Geçme: Parçaların birbirine sıkıca kilitlenmesi için 0.1 mm tolerans kullanılır.
• Gevşek Geçme: Hareketli mekanizmalar için 0.5 mm‘ye kadar boşluk bırakılması gerekebilir.

3.3. Köşe Radyusları ve Taban Tutunması (Warping)

Geniş ve düz modellerin köşeleri, soğuma sırasında büzülerek tabladan kalkma (Warping) eğilimi gösterir.

• Fillet (Radyus) Etkisi: Tasarımınızın köşelerini hafifçe yuvarlatmak stres noktalarını azaltır.
• Brim ve Raft: Eğer modeliniz çok ince bir tabana sahipse, çizim aşamasında modelin altına küçük diskler (Mouse Ears) ekleyerek tabana tutunma yüzeyini artırabilirsiniz.

4. Bölüm: Çizimde Materyal Seçiminin Etkisi

Hangi filamentle baskı alacağınız, çiziminizi nasıl yapmanız gerektiğini belirler. 3D yazıcı çizim aşamasında materyal özelliklerini bilmek, tasarımın başarısını %50 oranında etkiler.

• PLA (Polilaktik Asit): En kolay basılan materyaldir. Detaylı çizimleri çok iyi yansıtır. Ancak 60 derecenin üzerindeki sıcaklıklarda yumuşadığı için motor yanı gibi sıcak alanlarda kullanılacak parçalar PLA olarak çizilmemelidir.
• PETG: Hem dayanıklı hem de gıda temasına uygun (bazı türleri) bir materyaldir. Esneme payı PLA’dan yüksektir, bu nedenle tırnaklı geçme (Snap-fit) tasarımları için PETG çok daha uygundur.
• ABS ve ASA: Dış mekan ve yüksek sıcaklık dayanımı sunar. Ancak yüksek çekme (shrinkage) oranına sahip oldukları için bu materyallerle basılacak modellerde büyük düz tabanlardan kaçınılmalıdır.

5. Bölüm: 3D Yazıcı Çizim Sürecinde Maliyet Analizi

pea3d.com olarak bizim temel amacımız, kullanıcılarımıza sadece “nasıl yapılacağını” değil, “en verimli nasıl yapılacağını” göstermektir. Bir tasarımın başarısı, üretim maliyetiyle doğrudan ilişkilidir.

5.1. Filament ve Elektrik Maliyeti Hesaplama

Bir modelin maliyetini etkileyen üç ana unsur vardır:

1. Gramaj: Modelin hacmi ve doluluk oranı (Infill).
2. Elektrik: Yazıcının ısıtıcı tablası ve nozzle’ı baskı süresince enerji tüketir. (Özellikle ABS basarken tabla 100 dereceye çıktığı için tüketim artar).
3. Baskı Süresi: Makinenin amortisman süresini ve işçilik maliyetini belirler.

Tasarımınızı bitirdiğinizde ne kadar harcama yapacağınızı manuel olarak hesaplamak yerine, sitemizde bulunan [3D Baskı Maliyet Hesaplayıcı] aracımızı kullanabilirsiniz. Bu araç, kullandığınız filamentin birim fiyatı ve elektrik tarifesi üzerinden size net bir rapor sunar.

5.2. Doluluk (Infill) vs. Mukavemet Dengesi

Parçanın içini %100 dolu çizmek genellikle büyük bir hatadır.

• İç Yapılar: Dilimleyiciler genellikle “Grid”, “Gyroid” veya “Honeycomb” (Petek) dokularını kullanır. Gyroid doluluk, her yönden gelen streslere karşı en dengeli dayanımı sunarken zamandan tasarruf sağlar.
• Stratejik Tasarım: Parçanın sadece yük binen kısımlarını (örneğin vida delikleri çevresini) katı çizip, geri kalan kısımları ince bırakmak toplam maliyeti %30-40 oranında düşürebilir.

6. Bölüm: Sıkça Sorulan Sorular (SSS)

3D çizim öğrenmek için matematik şart mı? İleri seviye kalkülüs gerekmez; ancak temel geometri (açılar, yarıçap, koordinat sistemi) bilgisi süreci hızlandırır. Modern yazılımlar çoğu karmaşık hesaplamayı otomatik yapar.

Bilgisayarım 3D modelleme için yeterli mi? Tinkercad her bilgisayarda çalışır. Fusion 360 ve Blender için ise en az 8GB RAM ve orta seviye bir grafik kartı konforlu bir çalışma sunar.

Çizimim dilimleyicide (Slicer) neden hatalı görünüyor? Bunun en yaygın sebebi “Non-Manifold” hatasıdır. Modelinizde açık bir yüzey veya et kalınlığı olmayan bir bölüm vardır. Çizim programınızdaki onarma araçlarını veya Microsoft 3D Builder gibi araçları kullanabilirsiniz.

7. Bölüm: Sonuç ve Üretim Geleceği

3D yazıcı çizim projelerinizi üretmeye başladığınızda, artık sadece bir tüketici değil, bir yaratıcısınızdır. Piyasadaki hazır çözümlere bağlı kalmadan, kırılan bir ev aletini onarabilir, aracınız için özel bir aparat tasarlabilir veya tamamen özgün bir sanat eseri geliştirebilirsiniz.

Unutmayın; en iyi tasarım sadece estetik görünen değil, aynı zamanda üretim maliyeti optimize edilmiş, dayanıklı ve fonksiyonel olan tasarımdır. Tasarımlarınızın elektrik ve malzeme maliyetlerini analiz etmek için pea3d.com üzerindeki hesaplama araçlarını kullanmayı ve blog sayfamızdaki diğer teknik rehberleri incelemeyi ihmal etmeyin.
