3D-Druck Design Guide: Modelle selber erstellen und optimieren

Der Prozess des 3D-Druck Design ist die Brücke zwischen einer digitalen Vision und einem physischen, greifbaren Objekt. Während viele Anfänger damit beginnen, fertige Modelle von Plattformen wie Thingiverse herunterzuladen, beginnt die wahre kreative Freiheit erst, wenn man lernt, eigene 3D-Druck Design Dateien zu erstellen. Eigene Teile zu entwerfen ist nicht nur ein Hobby; es ist eine Symbiose aus Ingenieurskunst, Materialwissenschaft und Kreativität. In diesem umfassenden Ratgeber erfährst du alles – von der ersten Skizze bis zum finalen G-Code – inklusive Software-Empfehlungen und Tipps zur Kostenoptimierung für pea3d.com Leser.

1. Die Philosophie des Designs für die additive Fertigung

Beim 3D-Druck Design musst du verstehen, dass die digitale Welt auf deinem Bildschirm den Gesetzen der Physik unterliegt. 3D-Drucker nutzen die additive Fertigung, was bedeutet, dass sie Modelle Schicht für Schicht von unten nach oben aufbauen.

1.1. Geometrische Integrität und Manifold-Strukturen

Damit ein Design vom Drucker erkannt wird, muss es „Manifold“ (wasserdicht) sein. Wenn dein Modell Löcher in der Oberfläche oder Flächen mit der Dicke „Null“ hat, kann die Slicer-Software das Modell nicht als festes Objekt verarbeiten. Im 3D-Druck Design bedeutet „Wasserdichtigkeit“, dass das Modell ein vollständig geschlossenes Volumen hat.

1.2. Optimierung der Wandstärke (Wall Thickness)

Ein häufiger Fehler im 3D-Druck Design ist eine zu geringe Wandstärke. Wenn du eine Standard-0,4-mm-Düse verwendest, sollte deine Wandstärke mindestens 0,8 mm oder 1,2 mm betragen (Vielfache des Düsendurchmessers). Zu dünne Wände können sich verziehen oder brechen. Wenn dein Bauteil mechanische Lasten tragen soll, ist das Erhöhen der Wandanzahl (Perimeters) oft effektiver für die Stabilität als das bloße Erhöhen der Füllung (Infill).

2. Die beste Software für 3D-Druck Design

Die Wahl der Software hängt davon ab, was du erschaffen möchtest. Hier ist eine detaillierte Analyse der gängigsten Programme:

2.1. Tinkercad: Der ideale Einstieg

Tinkercad von Autodesk ist ein kostenloses, browserbasiertes Tool, das perfekt für Einsteiger im Bereich 3D-Druck Design ist.

• Die Logik: Es nutzt einfache geometrische Formen (Würfel, Kugeln, Zylinder), die kombiniert oder als „Loch“ voneinander abgezogen werden.
• Vorteile: Keine Installation nötig, sehr intuitive Bedienung.

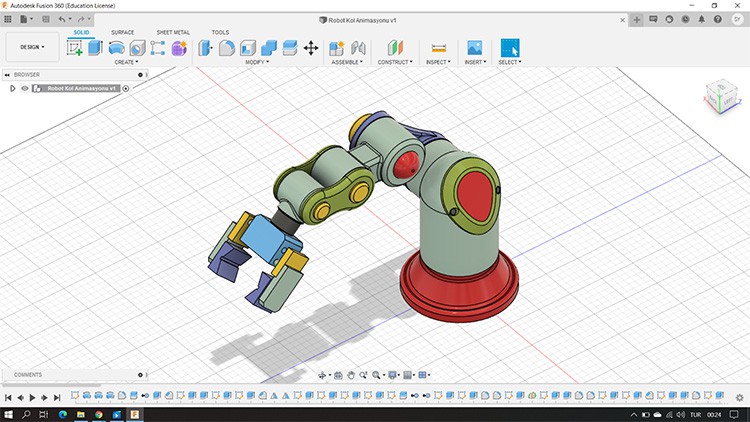

2.2. Autodesk Fusion 360: Der Standard für Technik

Für alle, die millimetergenaue Ersatzteile oder mechanische Baugruppen entwerfen wollen, ist Fusion 360 die erste Wahl.

• Parametrisches Design: Du kannst jederzeit in der Zeitleiste zurückgehen und Maße ändern (z.B. einen Lochdurchmesser), und das gesamte Modell passt sich automatisch an.
• Skizzenbasierte Modellierung: Du beginnst mit einer 2D-Skizze und „extrudierst“ diese in die dritte Dimension.

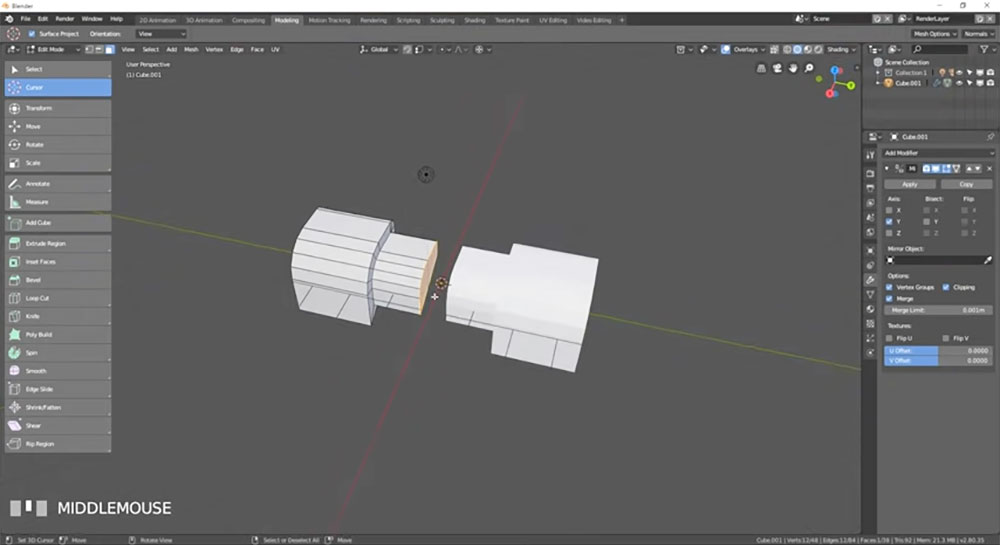

2.3. Blender: Organische Formen und Kunst

Für Figuren, Charaktere oder komplexe Vasen ist Blender das ultimative Werkzeug für 3D-Druck Design.

• Sculpting-Modus: Hier arbeitest du wie mit digitalem Ton und kannst Oberflächen ziehen, drücken und glätten.
• 3D Print Toolbox: Dieses Add-on analysiert dein Modell auf Fehler wie nicht-geschlossene Kanten oder zu dünne Wände.

3. Professionelle Design-Techniken und Regeln

Ein Design mag am Computer gut aussehen, aber das bedeutet nicht, dass es sich gut drucken lässt. Hier sind die technischen Regeln für den Erfolg:

3.1. Die 45-Grad-Regel und Stützstrukturen

Ein 3D-Drucker kann nicht in die Luft drucken. Überhänge mit einem Winkel von mehr als 45 Grad benötigen meist Stützstrukturen (Supports).

• Y-H-T Regel: „Y“-Formen sind selbststützend. „H“-Formen können Brücken schlagen. „T“-Formen benötigen zwingend Support.
• Fasen (Chamfers) nutzen: Durch das Hinzufügen von 45-Grad-Fasen an Überhängen kannst du Supports oft vermeiden. Das spart Material und Zeit bei der Nachbearbeitung.

3.2. Toleranzen und Passungen

Wenn du zwei Teile entwirfst, die ineinandergreifen sollen (z.B. Deckel und Box), darfst du sie nicht mit exakt den gleichen Maßen zeichnen.

• Standard-Toleranz: Ein Spalt von 0,2 mm bis 0,3 mm ist ideal für die meisten Drucker.
• Bewegliche Teile: Für Gelenke ist oft ein Spielraum von 0,5 mm nötig.

3.3. Radien und Betthaftung (Warping)

Große, flache Modelle neigen dazu, sich an den Ecken vom Druckbett abzuheben (Warping), da das Plastik beim Abkühlen schrumpft.

• Abrunden (Fillets): Das Abrunden von Ecken reduziert Spannungen und verbessert die Haftung.
• Mouse Ears: Du kannst kleine Scheiben an den Ecken deines Designs hinzufügen, um die Kontaktfläche zum Bett zu vergrößern.

4. Materialwissenschaft: Einfluss auf das Design

Das gewählte Filament bestimmt, wie du dein 3D-Druck Design gestalten musst.

• PLA: Einfach zu drucken, ideal für Details. Verformt sich aber ab 60°C.
• PETG: Zäher als PLA und leicht flexibel. Ideal für Schnappverschlüsse (Snap-fits).
• ABS/ASA: Sehr temperaturbeständig, schrumpft aber stark. Vermeide hier große, scharfkantige Grundflächen.

5. Kostenanalyse beim 3D-Druck Design

Auf pea3d.com legen wir Wert auf Effizienz. Ein erfolgreiches Design ist immer auch kosteneffizient.

5.1. Berechnung von Filament- und Stromkosten

Jedes 3D-Druck Design verursacht Kosten. Berücksichtige dabei:

1. Materialgewicht: Volumen des Modells plus Infill.
2. Energieverbrauch: Stromverbrauch von Heizbett und Düse während der Druckzeit.
3. Verschleiß: Abnutzung von Düsen und Mechanik.

Anstatt dies mühsam manuell zu berechnen, kannst du unseren [3D-Druck Kostenrechner] auf unserer Webseite nutzen. Gib einfach den Filamentpreis und den Stromtarif ein, um eine sofortige Analyse zu erhalten.

5.2. Infill vs. Stabilität

Ein Modell mit 100% Infill zu drucken, ist fast immer Verschwendung.

• Intelligentes Infill: Muster wie „Gyroid“ bieten Stabilität in alle Richtungen bei geringem Materialeinsatz.
• Wände vor Infill: Für mehr Stabilität ist es fast immer besser, die Anzahl der Wandlinien zu erhöhen, anstatt die Füllung zu verdichten. Das senkt die Kosten um bis zu 40% bei gleicher Festigkeit.

6. Häufig gestellte Fragen (FAQ)

Muss ich gut in Mathe sein für 3D-Druck Design? Grundkenntnisse in Geometrie helfen, aber moderne Software nimmt dir die komplexen Berechnungen ab.

Reicht mein Computer für 3D-Modellierung? Tinkercad läuft auf jedem Rechner. Für Fusion 360 oder Blender empfehlen wir 8GB RAM und eine dedizierte Grafikkarte.

Warum zeigt mein Slicer Fehler an? Meist liegt ein „Non-Manifold“-Fehler vor. Das bedeutet, das Modell hat offene Flächen. Nutze Reparatur-Tools wie Microsoft 3D Builder oder die Blender-Toolbox.

7. Fazit

Mit dem Erlernen von 3D-Druck Design wirst du vom Konsumenten zum Produzenten. Du kannst Ersatzteile reparieren, individuelle Halterungen entwerfen oder Kunstwerke erschaffen.

Denk daran: Das beste Design ist nicht nur schön, sondern auch kostenoptimiert, stabil und funktional. Nutze die Tools auf pea3d.com, um deine Druckkosten im Blick zu behalten und entdecke unsere weiteren technischen Ratgeber.
